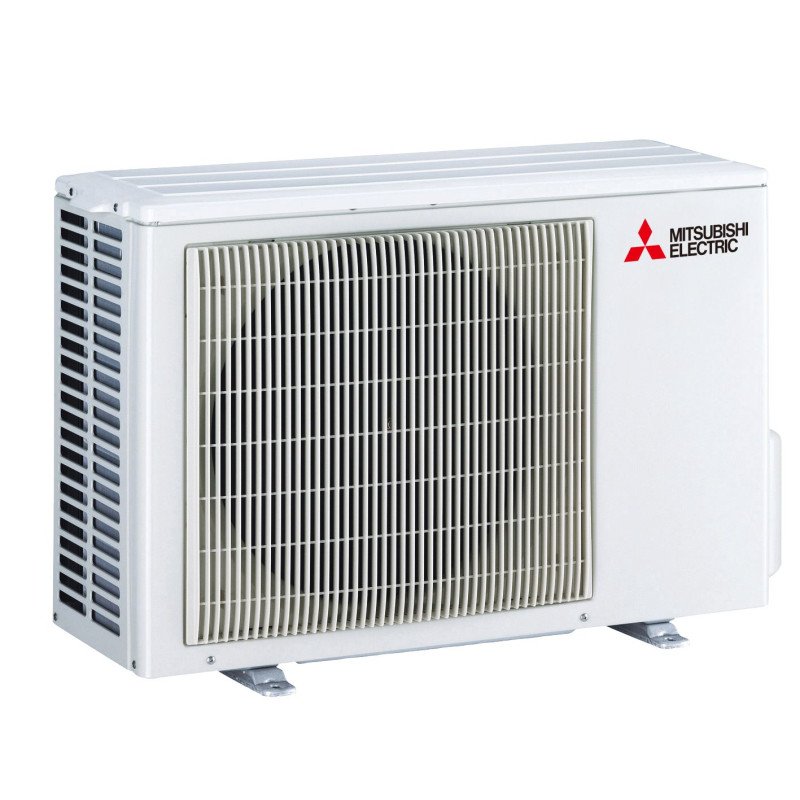

MXZ-VF Multi-split Mitsubishi-Electric STANDARD

Mitsubishi Electric est une référence mondiale dans le domaine de la climatisation, reconnue pour la qualité, la fiabilité et l'innovation de ses produits. Fondée en 1921, l'entreprise s'est imposée comme un leader grâce à son engagement constant en faveur de l'excellence technologique et de la satisfaction client. Implantée en France depuis 1991, la division Chauffage et Climatisation de Mitsubishi Electric est aujourd'hui l'un des acteurs majeurs du marché. Elle propose une large gamme de solutions adaptées aux besoins résidentiels et tertiaires, alliant performance, durabilité et respect de l'environnement.

Mitsubishi Electric investit continuellement dans la recherche et le développement pour proposer des produits à la pointe de la technologie. L'entreprise met l'accent sur la réduction de l'impact environnemental de ses systèmes de climatisation, tout en améliorant leur efficacité énergétique et leur facilité d'utilisation. En choisissant Mitsubishi Electric, vous optez pour une marque de confiance, synonyme de qualité, de performance et d'innovation dans le domaine de la climatisation.

La gamme Multi-Standard MXZ-F VF de Mitsubishi Electric est conçue pour répondre aux besoins de climatisation et de chauffage de plusieurs pièces dans les logements ou petits locaux professionnels.

Ces unités extérieures permettent de connecter plusieurs types d'unités intérieures : muraux, consoles, gainables, cassettes 1 voie et plafonniers, offrant ainsi une grande flexibilité pour s’adapter à chaque configuration intérieure.

Les modèles disponibles permettent de raccorder jusqu'à :

• 2 unités intérieures pour le MXZ-2F33VF4
• 2 unités intérieures pour le MXZ-2F42VF4
• 2 unités intérieures pour le MXZ-2F53VF4
• 3 unités intérieures pour le MXZ-3F54VF4
• 3 unités intérieures pour le MXZ-3F68VF4
• 4 unités intérieures pour le MXZ-4F72VF4
• 4 unités intérieures pour le MXZ-4F80VF4
• 5 unités intérieures pour le MXZ-5F102VF2
• 6 unités intérieures pour le MXZ-6F120VF2

Chaque unité intérieure peut être choisie parmi différentes puissances compatibles selon le modèle extérieur, permettant d’adapter précisément la solution aux besoins thermiques de chaque pièce.

Grâce à la technologie Inverter, le système ajuste la vitesse du compresseur en fonction de la demande réelle, garantissant un confort constant et une consommation énergétique optimisée.

Fonctionnant avec le fluide frigorigène R32, la gamme réduit son impact environnemental tout en conservant des performances élevées.

Le mode chauffage reste efficace même par basses températures, assurant un confort toute l'année, été comme hiver.

La gamme MXZ-F VF est idéale pour les installations nécessitant une grande flexibilité de typologie d’unités intérieures, sans compromis sur les performances.

Chaque appareil est composé :

• 1x unité extérieure multi-split STANDARD Mitsubishi-Electric

• Technologie de l'appareil : Réversible INVERTER

Références des unités extérieures :

• MXZ-2F33VF4 - 2 Sorties - 3.3 kW - Bi split
• MXZ-2F42VF4 - 2 Sorties - 4.2 kW - Bi split
• MXZ-2F53VF4 - 2 Sorties - 5.3 kW - Bi split
• MXZ-3F54VF4 - 3 Sorties - 5.4 kW - Tri split
• MXZ-3F68VF4 - 3 Sorties - 6.8 kW - Tri split
• MXZ-4F72VF4 - 4 Sorties - 7.2 kW - Quadri split
• MXZ-4F80VF4 - 4 Sorties - 8.0 kW - Quadri split
• MXZ-5F102VF2 - 5 Sorties - 10.2 kW - Penta split
• MXZ-6F120VF2 - 6 Sorties - 12.0 kW - Hexa split

La gamme multi-split STANDARD se décline sur 9 modèles :

• 33 - 2 sorties : MXZ-2F33VF4
• 42 - 2 sorties : MXZ-2F42VF4
• 53 - 2 sorties : MXZ-2F53VF4
• 54 - 3 sorties : MXZ-3F54VF4
• 68 - 3 sorties : MXZ-3F68VF4
• 72 - 4 sorties : MXZ-4F72VF4
• 80 - 4 sorties : MXZ-4F80VF4
• 102 - 5 sorties : MXZ-5F102VF2
• 120 - 6 sorties : MXZ-6F120VF2

MXZ-2F33VF4

• Puissance froid : 3.30 kw
• Puissance chauffage +7°C extérieur : 4.00 kw
• Puissance chauffage -7°C extérieur : 2.70 kw

MXZ-2F42VF4

• Puissance froid : 4.20 kw
• Puissance chauffage +7°C extérieur : 4.50 kw
• Puissance chauffage -7°C extérieur : 3.00 kw

MXZ-2F53VF4

• Puissance froid : 5.30 kw
• Puissance chauffage +7°C extérieur : 6.40 kw
• Puissance chauffage -7°C extérieur : 4.30 kw

MXZ-3F54VF4

• Puissance froid : 5.40 kw
• Puissance chauffage +7°C extérieur : 7.00 kw
• Puissance chauffage -7°C extérieur : 4.70 kw

MXZ-3F68VF4

• Puissance froid : 6.80 kw
• Puissance chauffage +7°C extérieur : 8.60 kw
• Puissance chauffage -7°C extérieur : 5.80 kw

MXZ-4F72VF4

• Puissance froid : 7.20 kw
• Puissance chauffage +7°C extérieur : 8.60 kw
• Puissance chauffage -7°C extérieur : 5.80 kw

MXZ-4F80VF4

• Puissance froid : 8.00 kw
• Puissance chauffage +7°C extérieur : 9.00 kw
• Puissance chauffage -7°C extérieur : 6.00 kw

MXZ-5F102VF2

• Puissance froid : 10.20 kw
• Puissance chauffage +7°C extérieur : 10.50 kw
• Puissance chauffage -7°C extérieur : 7.00 kw

MXZ-6F120VF2

• Puissance froid : 12.00 kw
• Puissance chauffage +7°C extérieur : 14.00 kw
• Puissance chauffage -7°C extérieur : 9.40 kw

MXZ-2F33VF4

Unités intérieures murales :

• MSZ-RW25VG
• MSZ-LN18VG / MSZ-LN25VG
• MSZ-EF18VGK / MSZ-EF25VGK
• MSZ-AY15VGK / MSZ-AY20VGK / MSZ-AY25VGK

Unités intérieures consoles :

• MFZ-KT25VG
• SFZ-M25VA

Unités intérieures gainables :

• SEZ-M25VA

Unités intérieures cassettes :

• MLZ-KY20VG / MLZ-KP25VG
• SLZ-M15FA2 / SLZ-M25FA2

MXZ-2F42VF4

Unités intérieures murales :

• MSZ-RW25VG / MSZ-RW35VG
• MSZ-LN18VG / MSZ-LN25VG / MSZ-LN35VG
• MSZ-EF18VGK / MSZ-EF25VGK / MSZ-EF35VGK
• MSZ-AY15VGK / MSZ-AY20VGK / MSZ-AY25VGK / MSZ-AY35VGK

Unités intérieures consoles :

• MFZ-KT25VG / MFZ-KT35VG
• SFZ-M25VA / SFZ-M35VA

Unités intérieures gainables :

• SEZ-M25DA2 / SEZ-M35DA2

Unités intérieures cassettes :

• MLZ-KY20VG / MLZ-KP25VG / MLZ-KP35VG
• SLZ-M15FA2 / SLZ-M25FA2 / SLZ-M35FA2

MXZ-2F53VF4

Unités intérieures murales :

• MSZ-RW25VG / MSZ-RW35VG
• MSZ-LN18VG / MSZ-LN25VG / MSZ-LN35VG
• MSZ-EF18VGK / MSZ-EF25VGK / MSZ-EF35VGK / MSZ-EF42VGK / MSZ-EF50VGK
• MSZ-AY15VGK / MSZ-AY20VGK / MSZ-AY25VGK / MSZ-AY35VGK / MSZ-AY42VGK / MSZ-AY50VGK

Unités intérieures consoles :

• MFZ-KT25VG / MFZ-KT35VG
• SFZ-M25VA / SFZ-M35VA

Unités intérieures gainables :

• SEZ-M25DA2 / SEZ-M35DA2

Unités intérieures cassettes :

• MLZ-KY20VG / MLZ-KP25VG / MLZ-KP35VG
• SLZ-M15FA2 / SLZ-M25FA2 / SLZ-M35FA2

MXZ-3F54VF4

Unités intérieures murales :

• MSZ-RW25VG / MSZ-RW35VG  / MSZ-RW50VG
• MSZ-LN18VG / MSZ-LN25VG / MSZ-LN35VG / MSZ-LN50VG
• MSZ-EF18VGK / MSZ-EF25VGK / MSZ-EF35VGK / MSZ-EF42VGK / MSZ-EF50VGK
• MSZ-AY15VGK / MSZ-AY20VGK / MSZ-AY25VGK / MSZ-AY35VGK / MSZ-AY42VGK / MSZ-AY50VGK

Unités intérieures consoles :

• MFZ-KT25VG / MFZ-KT35VG / MFZ-KT50VG
• SFZ-M25VA / SFZ-M35VA

Unités intérieures gainables :

• SEZ-M25DA2 / SEZ-M35DA2 / SEZ-M50DA2 / SEZ-M60DA2
• PEAD-M35JA2 / PEAD-M50JA2

Unités intérieures cassettes :

• MLZ-KY20VG / MLZ-KP25VG / MLZ-KP35VG  / MLZ-KP50VG
• SLZ-M15FA2 / SLZ-M25FA2 / SLZ-M35FA2 / SLZ-M50FA2

• PCA-M50KA2

MXZ-3F68VF4 / MXZ-4F72VF4 / MXZ-4F80VF4

Unités intérieures murales :

• MSZ-RW25VG / MSZ-RW35VG  / MSZ-RW50VG
• MSZ-LN18VG / MSZ-LN25VG / MSZ-LN35VG / MSZ-LN50VG
• MSZ-EF18VGK / MSZ-EF25VGK / MSZ-EF35VGK / MSZ-EF42VGK / MSZ-EF50VGK
• MSZ-AY15VGK / MSZ-AY20VGK / MSZ-AY25VGK / MSZ-AY35VGK / MSZ-AY42VGK / MSZ-AY50VGK
• MSZ-AP60VG

Unités intérieures consoles :

• MFZ-KT25VG / MFZ-KT35VG / MFZ-KT50VG
• SFZ-M25VA / SFZ-M35VA / SFZ-M50VA / SFZ-M60VA

Unités intérieures gainables :

• SEZ-M25DA2 / SEZ-M35DA2 / SEZ-M50DA2 / SEZ-M60DA2
• PEAD-M35JA2 / PEAD-M50JA2

Unités intérieures cassettes :

• MLZ-KY20VG / MLZ-KP25VG / MLZ-KP35VG / MLZ-KP50VG
• SLZ-M15FA2 / SLZ-M25FA2 / SLZ-M35FA2 / SLZ-M50FA2

• PCA-M50KA2 / PCA-M60KA2

MXZ-5F102VF2 / MXZ-6F120VF2

Unités intérieures murales :

• MSZ-RW25VG / MSZ-RW35VG  / MSZ-RW50VG
• MSZ-LN18VG / MSZ-LN25VG / MSZ-LN35VG / MSZ-LN50VG
• MSZ-EF18VGK / MSZ-EF25VGK / MSZ-EF35VGK / MSZ-EF42VGK / MSZ-EF50VGK
• MSZ-AY15VGK / MSZ-AY20VGK / MSZ-AY25VGK / MSZ-AY35VGK / MSZ-AY42VGK / MSZ-AY50VGK
• MSZ-AP60VG / MSZ-AP71VG

Unités intérieures consoles :

• MFZ-KT25VG / MFZ-KT35VG / MFZ-KT50VG
• SFZ-M25VA / SFZ-M35VA / SFZ-M50VA / SFZ-M60VA / SFZ-M71VA

Unités intérieures gainables :

• SEZ-M25DA2 / SEZ-M35DA2 / SEZ-M50DA2 / SEZ-M60DA2
• PEAD-M35JA2 / PEAD-M50JA2  / PEAD-M60JA2  / PEAD-M71JA2

Unités intérieures cassettes :

• MLZ-KY20VG / MLZ-KP25VG / MLZ-KP35VG / MLZ-KP50VG
• SLZ-M15FA2 / SLZ-M25FA2 / SLZ-M35FA2 / SLZ-M50FA2

SEER - Indicateur climatisation

• MXZ-2F33VF4 : SEER 6.13 A++
• MXZ-2F42VF4 : SEER 8.69 A+++
• MXZ-2F53VF4 : SEER 8.63 A+++
• MXZ-3F54VF4 : SEER 8.52 A+++
• MXZ-3F68VF4 : SEER 7.96 A++
• MXZ-4F72VF4 : SEER 8.13 A++
• MXZ-4F80VF4 : SEER 7.55 A++
• MXZ-5F102VF2 : SEER 8.20 A++
• MXZ-6F120VF2 : SEER 6.80 A++

SCOP - Indicateur chauffage

• MXZ-2F33VF4 : SCOP 4.16 A+
• MXZ-2F42VF4 : SCOP 4.60 A++
• MXZ-2F53VF4 : SCOP 4.60 A++
• MXZ-3F54VF4 : SCOP 4.60 A++
• MXZ-3F68VF4 : SCOP 4.12 A+
• MXZ-4F72VF4 : SCOP 4.07 A+
• MXZ-4F80VF4 : SCOP 4.07 A+
• MXZ-5F102VF2 : SCOP 4.60 A++
• MXZ-6F120VF2 : SCOP 4.00 A+

Puissance absorbée totale nominale en KW - Fonction climatisation

• MXZ-2F33VF4 : 0.850 kW
• MXZ-2F42VF4 : 0.980 kW
• MXZ-2F53VF4 : 1.400 kW
• MXZ-3F54VF4 : 1.320 kW
• MXZ-3F68VF4 : 1.840 kW
• MXZ-4F72VF4 : 1.850 kW
• MXZ-4F80VF4 : 2.250 kW
• MXZ-5F102VF2 : 2.280 kW
• MXZ-6F120VF2 : 3.600 kW

Puissance absorbée totale nominale en KW - Fonction chauffage

• MXZ-2F33VF4 : 0.910 kW
• MXZ-2F42VF4 : 0.880 kW
• MXZ-2F53VF4 : 1.560 kW
• MXZ-3F54VF4 : 1.400 kW
• MXZ-3F68VF4 : 1.910 kW
• MXZ-4F72VF4 : 1.870 kW
• MXZ-4F80VF4 : 2.000 kW
• MXZ-5F102VF2 : 2.280 kW
• MXZ-6F120VF2 : 3.310kW

H = Hauteur / L = Largeur / P = Profondeur

Dimensions des unités extérieures :

• MXZ-2F33VF4 - HxLxP - mm : 550 x 800 x 285
• MXZ-2F42VF4 - HxLxP - mm : 550 x 800 x 285
• MXZ-2F53VF4 - HxLxP - mm : 550 x 800 x 285
• MXZ-3F54VF4 - HxLxP - mm : 710 x 840 x 330
• MXZ-3F68VF4 - HxLxP - mm : 710 x 840 x 330
• MXZ-4F72VF4 - HxLxP - mm : 710 x 840 x 330
• MXZ-4F80VF4 - HxLxP - mm : 710 x 840 x 330
• MXZ-5F102VF2 - HxLxP - mm : 796 x 950 x 330
• MXZ-6F120VF2 - HxLxP - mm : 1048 x 950 x 330

Poids des unités extérieures :

• MXZ-2F33VF4 - kg : 33
• MXZ-2F42VF4 - kg : 37
• MXZ-2F53VF4 - kg : 37
• MXZ-3F54VF4 - kg : 58
• MXZ-3F68VF4 - kg : 58
• MXZ-4F72VF4 - kg : 59
• MXZ-4F80VF4 - kg : 59
• MXZ-5F102VF2 - kg : 62
• MXZ-6F120VF2 - kg : 87

Pression acoustique en froid à 1 mètre en grande vitesse de l'unité extérieure :

Nombre d’unités intérieures connectables mini / max :

• MXZ-2F33VF4 : 2 / 2
• MXZ-2F42VF4 : 2 / 2
• MXZ-2F53VF4 : 2 / 2
• MXZ-3F54VF4 : 2 / 3
• MXZ-3F68VF4 : 2 / 3
• MXZ-4F72VF4 : 2 / 4
• MXZ-4F80VF4 : 2 / 4
• MXZ-5F102VF2 : 2 / 5
• MXZ-6F120VF2 : 2 / 6

Diamètre frigorifique :

• MXZ-2F33VF4 - en pouces : 2x 1/4 + 2x 3/8
• MXZ-2F42VF4 - en pouces : 2x 1/4 + 2x 3/8
• MXZ-2F53VF4 - en pouces : 2x 1/4 + 2x 3/8
• MXZ-3F54VF4 - en pouces : 3x 1/4 + 3x 3/8
• MXZ-3F68VF4 - en pouces : 3x 1/4 + 3x 3/8
• MXZ-4F72VF4 - en pouces : 4x 1/4 + 3x 3/8 + 1x 1/2
• MXZ-4F80VF4 - en pouces : 4x 1/4 + 3x 3/8 + 1x 1/2
• MXZ-5F102VF2 - en pouces : 5x 1/4 + 4x 3/8 + 1x 1/2
• MXZ-6F120VF2 - en pouces : 6x 1/4 + 5x 3/8 + 1x 1/2

Dénivelé maximum unité ext au-dessus / en-dessous de l'unité intérieure :

• MXZ-2F33VF4 - en mètres : 10 / 10
• MXZ-2F42VF4 - en mètres : 10 / 15
• MXZ-2F53VF4 - en mètres : 10 / 15
• MXZ-3F54VF4 - en mètres : 10 / 15
• MXZ-3F68VF4 - en mètres : 10 / 15
• MXZ-4F72VF4 - en mètres : 10 / 15
• MXZ-4F80VF4 - en mètres : 10 / 15
• MXZ-5F102VF2 - en mètres : 10 / 15
• MXZ-6F120VF2 - en mètres : 10 / 15

Réseau frigorifique préchargé d'usine pour :

• MXZ-2F33VF4 - en mètres : 20
• MXZ-2F42VF4 - en mètres : 30
• MXZ-2F53VF4 - en mètres : 30
• MXZ-3F54VF4 - en mètres : 50
• MXZ-3F68VF4 - en mètres : 60
• MXZ-4F72VF4 - en mètres : 60
• MXZ-4F80VF4 - en mètres : 60
• MXZ-5F102VF2 - en mètres : 80
• MXZ-6F120VF2 - en mètres : 80

Longueur maxi pour un seul réseau frigorifique  :

• MXZ-2F33VF4 - en mètres : 15
• MXZ-2F42VF4 - en mètres : 20
• MXZ-2F53VF4 - en mètres : 20
• MXZ-3F54VF4 - en mètres : 25
• MXZ-3F68VF4 - en mètres : 25
• MXZ-4F72VF4 - en mètres : 25
• MXZ-4F80VF4 - en mètres : 25
• MXZ-5F102VF2 - en mètres : 25
• MXZ-6F120VF2 - en mètres : 25

Longueur maxi pour l'ensemble du réseau frigorifique :

• MXZ-2F33VF4 - en mètres : 20
• MXZ-2F42VF4 - en mètres : 30
• MXZ-2F53VF4 - en mètres : 30
• MXZ-3F54VF4 - en mètres : 50
• MXZ-3F68VF4 - en mètres : 60
• MXZ-4F72VF4 - en mètres : 60
• MXZ-4F80VF4 - en mètres : 60
• MXZ-5F102VF2 - en mètres : 80
• MXZ-6F120VF2 - en mètres : 80

Tension :

• MXZ-2F33VF4 -  230 V (1P+N+T)
• MXZ-2F42VF4 -  230 V (1P+N+T)
• MXZ-2F53VF4 -  230 V (1P+N+T)
• MXZ-3F54VF4 -  230 V (1P+N+T)
• MXZ-3F68VF4 -  230 V (1P+N+T)
• MXZ-4F72VF4 -  230 V (1P+N+T)
• MXZ-4F80VF4 -  230 V (1P+N+T)
• MXZ-5F102VF2 -  230 V (1P+N+T)
• MXZ-6F120VF2 -  230 V (1P+N+T)

Câble d'alimentation de l'unité extérieure :

• MXZ-2F33VF4 - mm² : 3G 2.5
• MXZ-2F42VF4 - mm² : 3G 2.5
• MXZ-2F53VF4 - mm² : 3G 2.5
• MXZ-3F54VF4 - mm² : 3G 4
• MXZ-3F68VF4- mm² : 3G 4
• MXZ-4F72VF4 - mm² : 3G 4
• MXZ-4F80VF4 - mm² : 3G 4
• MXZ-5F102VF2 - mm² : 3G 4
• MXZ-6F120VF2 - mm² : 3G 6

 Protection électrique :

• MXZ-2F33VF4 - A : 10
• MXZ-2F42VF4 - A : 16
• MXZ-2F53VF4 - A : 16
• MXZ-3F54VF4 - A : 25
• MXZ-3F68VF4- A : 25
• MXZ-4F72VF4 - A : 25
• MXZ-4F80VF4 - A : 25
• MXZ-5F102VF2 - A : 25
• MXZ-6F120VF2 - A : 32
