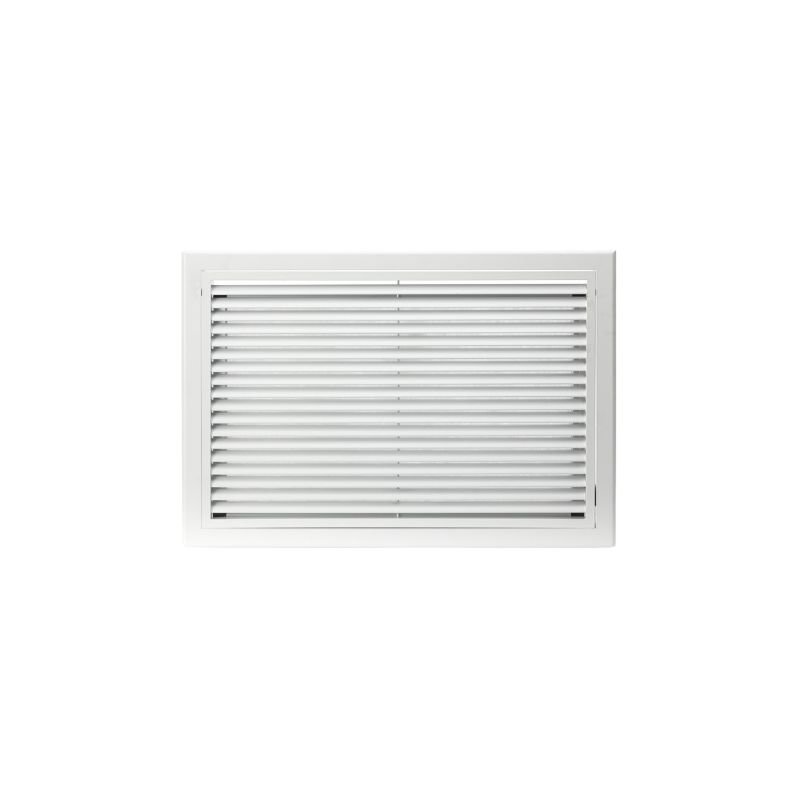

Grilles de reprise à quadrillage incliné – Référence GRRAD
Les grilles GRRAD sont spécialement conçues pour la reprise d’air gainée dans les installations de climatisation ou de ventilation. Leur design moderne intègre des ailettes droites fixes à 45° qui masque élégamment la partie technique, tout en garantissant un passage d’air efficace.
Fabriquées en aluminium, ces grilles sont proposées en blanc (RAL 9016) ou en noir (RAL 9005) pour s’adapter aux ambiances contemporaines. Le système d’ouverture invisible push-pull permet un accès rapide et sans outil au filtre, inclus avec chaque grille.
Les GRRad sont compatibles avec les plénums de reprise en tôle galvanisée PLEREP (non inclus), assurant une parfaite intégration dans les réseaux aérauliques gainables. Elles conviennent aussi bien aux environnements résidentiels que tertiaires.
Dimensions standards disponibles :
- 400 x 200 mm
- 400 x 400 mm
- 500 x 400 mm
- 600 x 400 mm
- 600 x 600 mm
- 800 x 400 mm
- 1000 x 400 mm
Performances aérauliques
Les grilles GRRAD offrent un bon équilibre entre esthétique, efficacité et maintenance facilitée. Les données suivantes sont à compléter selon les besoins :
| Dimensions (L x H en mm) | Débit à 20 dB(A) | Débit à 30 dB(A) | Piquage(s) nécessaire(s) |
|---|---|---|---|
| 400 x 200 | 430 m³/h | 620 m³/h | 1 x 200 mm |
| 400 x 400 | 760 m³/h | 1080 m³/h | 2 x 200 mm |
| 500 x 400 | 890 m³/h | 1280 m³/h | 2 x 200 mm |
| 600 x 400 | 1020 m³/h | 1480 m³/h | 2 x 250 mm |
| 600 x 600 | 1400 m³/h | 2020 m³/h | 2 x 250 mm |
| 800 x 400 | 1660 m³/h | 1880 m³/h | 2 x 250 mm |
| 1000 x 400 | 1920 m³/h | 2280 m³/h | 2 x 250 mm |
Grâce à leur accès frontal rapide au filtre et à leur design discret, les grilles GRRAD sont idéales pour les installations où esthétisme, accessibilité et performance sont primordiaux.
Fiche technique
- Famille de produits
- Diffuseurs et plénums
- Composition
- Grille + filtre
- Type
- Grille d'aspiration
- Modèle
- Ailettes droites
- Modèle compatible
- Plénums galva (PLEREP)
- Format
- Rectangulaire | Carré
- Matière
- Aluminium
- Filtre
- Avec
- Application
- Au mur | Au plafond
- Dimensions (mm)
- 400x200 | 400x400 | 500x400 | 600x400 | 600x600 | 800x400 | 1000x400
