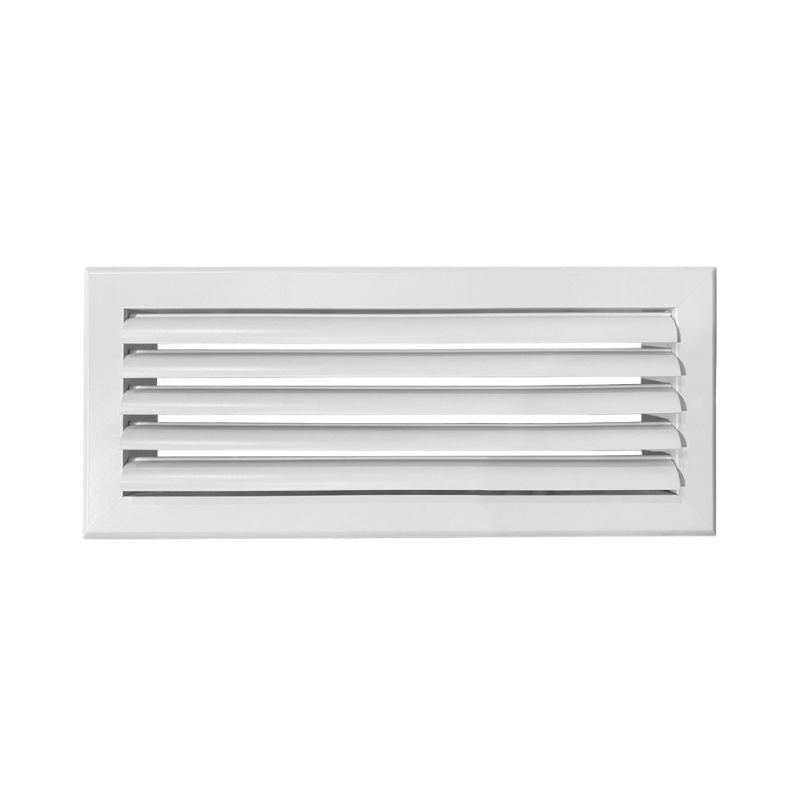

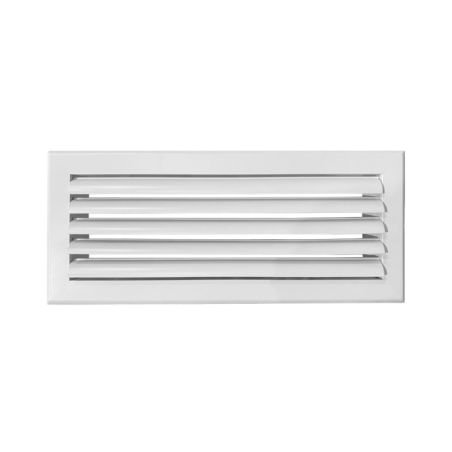

Grilles de soufflage à lames courbes – Pose plafond
Les grilles de soufflage à lames courbes (GRLC) sont spécialement conçues pour une diffusion d’air efficace en plafond. Grâce à leurs ailettes profilées et incurvées, elles permettent la création d’un effet Coanda, qui plaque le flux d’air au plafond afin de maximiser le confort et l’uniformité de la température dans la pièce.
Ces grilles sont idéales pour les installations en plafond dans les environnements résidentiels, tertiaires ou commerciaux. Leur design épuré et discret leur permet de s’intégrer harmonieusement à tous types de faux plafonds. Elles sont disponibles en deux finitions standards : blanc (RAL 9016) et noir (RAL 9005).
La pose est facilitée par un système de fixation par clips, ne nécessitant pas d’outillage spécifique. Les grilles GRLC sont compatibles avec les plénums PLEABS (en ABS avec piquage arrière) et PLEGRS (en tôle galvanisée isolée avec piquages prédécoupés). Elles peuvent également être installées avec les contre-cadres CCGR en l’absence de plénum.
Performances aérauliques
Les grilles GRLC sont proposées en plusieurs dimensions standards, offrant un excellent compromis entre confort acoustique et efficacité de diffusion :
| Dimensions (L x H en mm) | Débit à 20 dB(A) | Débit à 30 dB(A) | Piquage(s) nécessaire(s) |
|---|---|---|---|
| 300 x 100 | 207 m³/h | 282 m³/h | 1 x 160 mm |
| 300 x 150 | 309 m³/h | 451 m³/h | 1 x 160 mm |
| 400 x 150 | 412 m³/h | 583 m³/h | 1 x 200 mm |
| 400 x 200 | 541 m³/h | 780 m³/h | 1 x 200 mm |
| 500 x 150 | 510 m³/h | 735 m³/h | 1 x 200 mm |
Le design courbe des ailettes assure une diffusion douce et silencieuse, particulièrement adaptée aux espaces sensibles au bruit tels que les salles de réunion, hôtels ou zones de détente.
Fiche technique
- Famille de produits
- Diffuseurs et plénums
- Composition
- Diffuseur seul
- Type
- Grille de soufflage
- Modèle
- Lames courbes
- Modèle compatible
- Plénums ABS (PLEABS) | Plénums galva (PLEGRS)
- Format
- Rectangulaire
- Matière
- Aluminium
- Filtre
- Sans
- Application
- Au plafond
- Dimensions (mm)
- 300x100 | 300x150 | 400x150 | 400x200 | 500x150
