Climatiseur console design + Mitsubishi-Electric

Mitsubishi Electric est une référence mondiale dans le domaine de la climatisation, reconnue pour la qualité, la fiabilité et l'innovation de ses produits. Fondée en 1921, l'entreprise s'est imposée comme un leader grâce à son engagement constant en faveur de l'excellence technologique et de la satisfaction client.

Implantée en France depuis 1991, la division Chauffage et Climatisation de Mitsubishi Electric est aujourd'hui l'un des acteurs majeurs du marché. Elle propose une large gamme de solutions adaptées aux besoins résidentiels et tertiaires, alliant performance, durabilité et respect de l'environnement.

Mitsubishi Electric investit continuellement dans la recherche et le développement pour proposer des produits à la pointe de la technologie. L'entreprise met l'accent sur la réduction de l'impact environnemental de ses systèmes de climatisation, tout en améliorant leur efficacité énergétique et leur facilité d'utilisation.

En choisissant Mitsubishi Electric, vous optez pour une marque de confiance, synonyme de qualité, de performance et d'innovation dans le domaine de la climatisation.

La console DESIGN + Mitsubishi-Electric en version mono-split est déclinée sur 4 puissances : 2.5 kw, 3.5 kw, 5.0 kw, 6.0 KW.

Un large choix de puissances qui permettra une intégration dans votre habitation que ce soit pour des petites ou grandes pièces en appartement, maison ou villa.

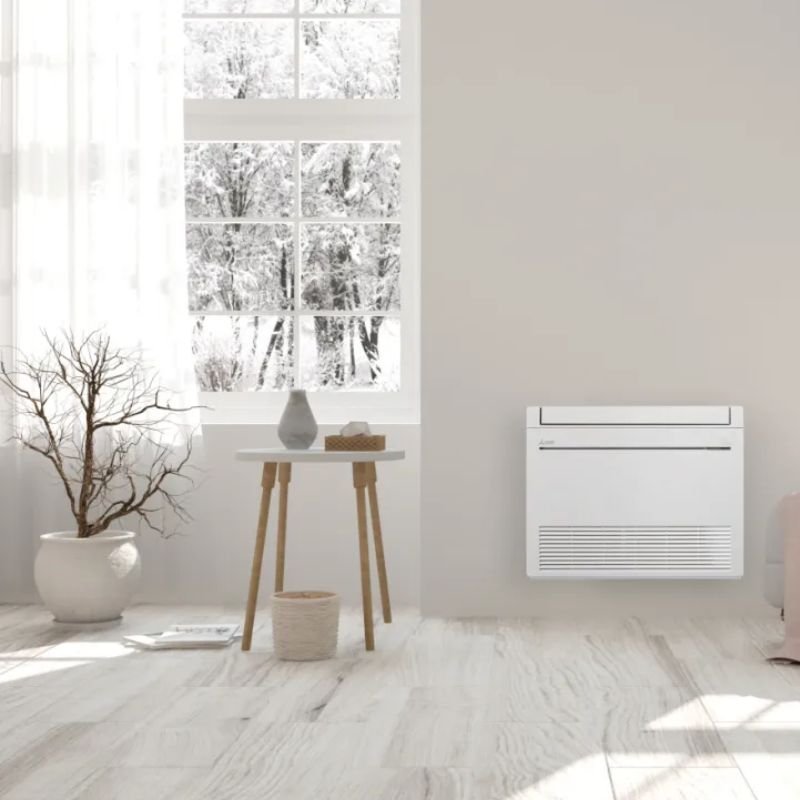

Le climatiseur console design + de Mitsubishi-Electric se distingue par un design élégant, une position de l'unité intérieure en mode bas au mur comme pour un radiateur. Ideal pour les pièces avec de grandes hauteurs sous plafond, son emplacement permet de traiter rapidement les zones de vies.

En mode chaud, la console offre un confort optimal en dédoublant son flux pour diffuser simultanément vers le haut et le bas de la pièce. Cette diffusion permet d'avoir une température homogène dans toute la pièce et de garantir un confort idéal. Le mode de "chauffage rapide" permet d'accélérer le chauffage de la pièce. La console recycle l'air ambiant chaud pour le réchauffer une seconde fois ce qui permet de une montée en température de la pièce beaucoup plus rapide.

Le mode super chauffage permet au groupe extérieur d'assurer une puissance chauffage constante jusqu'à -15°C extérieur. La technologie HYPER HEATING est optimisée pour le chauffage avec des cycles de dégivrage raccourcis, des périodes de de chauffage rallongées jusqu'à 150 minutes sans dégivrage et un fonctionnement jusqu'à -25°C

En mode rafraîchissement, la console ne soufflera que vers le haut de la pièce. L'air plus frais étant naturellement plus dense que l'air ambiant, il redescendra se mélanger avec l'air ambiant. Cette diffusion de l'air procure un rafraîchissement agréable et performant.

Vous pouvez contrôler l'appareil à l'aide d'une télécommande infrarouge avec programmation hebdomadaire. Pour un contrôle à distance il faudra ajouter une carte MELcloud en complément.

Pour un impact environnemental plus faible la pompe à chaleur AIR/AIR Mitsubishi-Electric CONSOLE DESIGN + fonctionne au gaz R32.

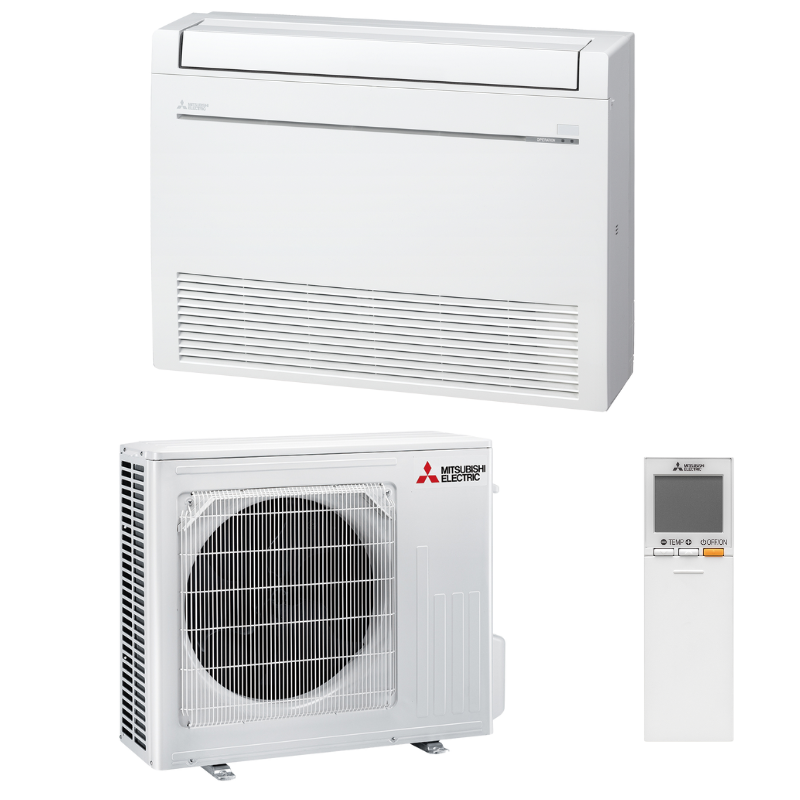

Chaque appareil est composé :

• 1x unité extérieure monosplit Mitsubishi-Electric
• 1x unité unité intérieure CONSOLE DESIGN Mitsubishi-Electric
• 1x Télécommande infrarouge

Accessoires fabricants supplémentaires en option :

• Télécommandes filaires (interface  MAC-497IF-E nécessaire)
• MelCloud home - Interface 4G, LAN, Wi-Fi  :  MELCLOUD-CL-HA1-A1
• MelCloud home - Interface Wi-Fi  : MAC-587IF-E
• Support pour télécommande infrarouge : MAC-1300RC

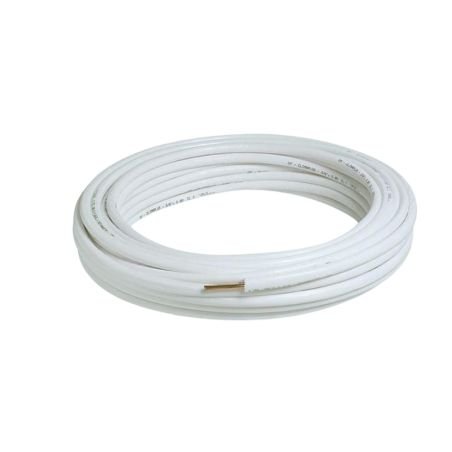

Les fournitures d'installation ne sont pas incluses dans l'offre : Exemple Support d'unité extérieure, Cuivre, pompe de relevage etc..

Les prestations de main d'œuvre ne sont pas incluses dans l'offre :

• Mise en place
• Mise en service
• Installation
• Diagnostic de panne
• Dépannage
• Contrat d'entretien
• Tout autre type de prestation de main d'œuvre non précisé

• Volets de soufflage doubles flux
• Balayage horizontal
• Aspiration en façade
• Filtration V-Blocking filter
• Fonction de rappel «I save»
• Mode «chauffage rapide»
• Raccord flare
• Détecteur de fuite de R32
• Type d’installation au sol / au mur / au mur encastré
• Programmation hebdomadaire
• Télécommande infrarouge de série
• Alimentation par unité extérieure
• Chauffage garanti jusqu’à -25°C
• Mode Econo Cool
• Mode basse consommation en veille
• Filtre électrostatique à enzyme
• Filtre V Blocking Filter
• Filtre standard
• Volet de soufflage vertical
• Mode vitesse de ventilation automatique
• Timer ON/OFF
• Programmation hebdomadaire
• Mode changement de mode automatique (Chaud / Froid)
• Redémarrage automatique
• Mode « I Save
• Blocage en mode chauffage seul
• Technologie Remplace R22
• Fonction diagnostique automatique (Affichage code erreur)

Technologie du groupe extérieur :

• HYPER HEATING

Références des unités intérieures :

• MFZ-KW25VG
• MFZ-KW35VG
• MFZ-KW50VG
• MFZ-KW60VG

Références des unités extérieures :

• MUFZ-KW25VGHZ
• MUFZ-KW35VGHZ
• MUFZ-KW50VGHZ
• MUFZ-KW60VGHZ

La gamme CONSOLE DESIGN + monosplit  se décline en 4 variantes de puissances :

• 25 : MFZ-KW25VG + MUFZ-KW25VFHZ
• 35 : MFZ-KW35VG + MUFZ-KW35VFHZ
• 50 : MFZ-KW50VG + MUFZ-KW50VFHZ
• 60 : MFZ-KW60VG + MUFZ-KW60VFHZ

MFZ-KW25VG + MUFZ-KW25VFHZ

• Puissance froid : 2.5 kW
• Puissance chauffage +7°C extérieur : 3.4 kW
• Puissance chauffage -15°C extérieur : 3.4 kW
• Puissance chauffage -25°C extérieur : 2.0 kW

MFZ-KW35VG + MUFZ-KW35VFHZ

• Puissance froid : 3.5 kW
• Puissance chauffage +7°C extérieur : 4.3 kW
• Puissance chauffage -15°C extérieur : 4.3 kW
• Puissance chauffage -25°C extérieur : 2.9 kW

MFZ-KW50VG + MUFZ-KW50VFHZ

• Puissance froid : 5.0 kW
• Puissance chauffage +7°C extérieur : 6.0 kW
• Puissance chauffage -15°C extérieur : 6.0 kW
• Puissance chauffage -25°C extérieur : 4.3 kW

MFZ-KW60VG + MUFZ-KW60VFHZ

• Puissance froid : 6.1 kW
• Puissance chauffage +7°C extérieur : 6.5 kW
• Puissance chauffage -15°C extérieur : 6.5 kW
• Puissance chauffage -25°C extérieur : 4.7 kW

Les plages de fonctionnement sur les modèles CONSOLES DESIGN + de Mitsubishi-Electric sont comprises entre -10°C  / +46°C en mode climatisation et -25°C / +24°C en mode chauffage.

Par exemple, les appareils CONSOLES DESIGN + Mitsubishi-Electric peuvent fonctionner en mode chauffage jusqu'à -25°C. En dessous le fabricant n'assure plus aucun fonctionnement. Les appareils perdent progressivement en puissance jusqu'à ne plus rien fournir à -25°C extérieur.

SEER - Indicateur climatisation

• MFZ-KW25VG + MUFZ-KW25VGHZ : SEER 8.5 A+++
• MFZ-KW35VG + MUFZ-KW35VGHZ : SEER 8.1 A+++
• MFZ-KW50VG + MUFZ-KW50VGHZ : SEER 6.8 A++
• MFZ-KW60VG + MUFZ-KW60VGHZ : SEER 6.7 A++

SCOP - Indicateur chauffage

• MFZ-KW25VG + MUFZ-KW25VGHZ : SCOP 4.1  A+
• MFZ-KW35VG + MUFZ-KW35VGHZ : SCOP 4.1  A+
• MFZ-KW50VG + MUFZ-KW50VGHZ : SCOP 4.2 A+
• MFZ-KW60VG + MUFZ-KW60VGHZ : SCOP 4.1 A+

Puissance absorbée totale nominale en KW - Fonction climatisation

• MFZ-KW25VG + MUFZ-KW25VGHZ : 0570 kW
• MFZ-KW35VG + MUFZ-KW35VHZ : 0.900 kW
• MFZ-KW50VG + MUFZ-KW50VGHZ : 1.360 kW
• MFZ-KW60VG + MUFZ-KW60VGHZ : 1.730 kW

Puissance absorbée totale nominale en KW - Fonction chauffage

• MFZ-KW25VG + MUFZ-KW25VGHZ : 0.830 kW
• MFZ-KW35VG + MUFZ-KW35VGHZ : 1.210 kW
• MFZ-KW50VG + MUFZ-KW50VGHZ : 1.600 kW
• MFZ-KW60VG + MUFZ-KW60VGHZ : 1.880 kW

H = Hauteur / L = Largeur / P = Profondeur

Dimensions des unités intérieures :

• MFZ-KW25VG - HxLxP - mm : 600 x 750 x 215 (145 encastré)
• MFZ-KW35VG - HxLxP - mm : 600 x 750 x 215 (145 encastré)
• MFZ-KW50VG - HxLxP - mm : 600 x 750 x 215 (145 encastré)
• MFZ-KW60VG - HxLxP - mm : 600 x 750 x 215 (145 encastré)

Dimensions des unités extérieures :

• MUFZ-KW25VGHZ - HxLxP - mm : 550 x 800 x 285
• MUFZ-KW35VGHZ - HxLxP - mm : 550 x 800 x 285
• MUFZ-KW50VGHZ - HxLxP - mm : 880 x 840 x 330
• MUFZ-KW60VGHZ - HxLxP - mm : 880 x 840 x 330

Poids des unités intérieures :

• MFZ-KW25VG - kg : 15
• MFZ-KW35VG - kg : 15
• MFZ-KW50VG - kg : 15
• MFZ-KW60VG - kg : 15

Poids des unités extérieures :

• MUFZ-KW25VGHZ - kg : 35
• MUFZ-KW35VGHZ - kg : 35
• MUFZ-KW50VGHZ - kg : 54
• MUFZ-KW50VGHZ - kg : 54

Débit d'air en froid à grande vitesse de l'unité extérieure :

• MUFZ-KW25VGHZ - m3/h : 1962
• MUFZ-KW35VGHZ  - m3/h : 1962
• MUFZ-KW50VGHZ  - m3/h : 2628
• MUFZ-KW60VGHZ  - m3/h : 2928

Débit d'air en froid en silence, petite, moyenne, grande et super grande vitesse de l'unité intérieure :

• MFZ-KW25VG - m3/h : 234 / 294 / 354 / 426 / 492
• MFZ-KW35VG - m3/h : 234 / 294 / 354 / 426 / 492
• MFZ-KW50VG - m3/h : 336 / 402 / 426 / 558 / 636
• MFZ-KW60VG - m3/h : 336 / 480 / 576 / 738 / 900

Pression acoustique en froid à 1 mètre en grande vitesse de l'unité extérieure :

• MUFZ-KW25VG - db(A) : 47
• MUFZ-KW35VG - db(A) : 47
• MUFZ-KW50VG - db(A) : 50
• MUFZ-KW60VG - db(A) : 52

Pression acoustique en froid à 1 mètre en silence, petite, moyenne, grande, et super grande vitesse de l'unité intérieure :

• MFZ-KW25VGHZ - db(A) : 20 / 25 / 30 / 35 / 39
• MFZ-KW35VGHZ - db(A) : 20 / 25 / 30 / 35 / 39
• MFZ-KW50VGHZ - db(A) : 27 / 31 / 35 / 39 / 44
• MFZ-KW60VGHZ - db(A) : 27 / 35 / 39 / 46 / 53

Le diamètre de tuyau de condensats nécessaire sur l'unité intérieure est de 16 mm.

L'unité intérieure ne dispose pas de pompe de relevage intégrée. Si vous ne pouvez pas évacuer les condensats par gravité jusqu'au point d'évacuation vous devrez ajouter une pompe de relevage à votre configuration.

Diamètre frigorifique :

• MFZ-KW25VG + MUFZ-KW25VGHZ - en pouces : 1/4 - 3/8
• MFZ-KW35VG + MUFZ-KW35VGHZ - en pouces : 1/4 - 3/8
• MFZ-KW50VG + MUFZ-KW50VGHZ - en pouces : 1/4 - 1/2
• MFZ-KW60VG + MUFZ-KW60VGHZ - en pouces : 1/4 - 1/2

Dénivelé maximum du réseau frigorifique :

• MFZ-KW25VG + MUFZ-KW25VGHZ - en mètres : 12
• MFZ-KW35VG + MUFZ-KW35VGHZ - en mètres : 12
• MFZ-KW50VG + MUFZ-KW50VGHZ  - en mètres : 15
• MFZ-KW60VG + MUFZ-KW60VGHZ - en mètres : 15

Réseau frigorifique préchargé d'usine pour :

• MFZ-KW25VG + MUFZ-KW25VGHZ - en mètres : 7.0
• MFZ-KW35VG + MUFZ-KW35VGHZ- en mètres : 7.0
• MFZ-KW50VG + MUFZ-KW50VGHZ  - en mètres : 7.0
• MFZ-KW60VG + MUFZ-KW60VGHZ - en mètres : 7.0

Distance maximum du réseau frigorifique  :

• MFZ-KW25VG + MUFZ-KW25VGHZ - en mètres : 20
• MFZ-KW35VG + MUFZ-KW35VGHZ - en mètres : 20
• MFZ-KW50VG + MUFZ-KW50VGHZ  - en mètres : 30
• MFZ-KW60VG + MUFZ-KW60VGHZ - en mètres : 30

Tension :

• MFZ-KW25VG + MUFZ-KW25VGHZ -  230 V (1P+N+T)
• MFZ-KW35VG + MUFZ-KW35VGHZ -  230 V (1P+N+T)
• MFZ-KW50VG + MUFZ-KW50VGHZ -  230 V (1P+N+T)
• MFZ-KW60VG + MUFZ-KW60VGHZ -  230 V (1P+N+T)

Câble d'alimentation de l'unité extérieure :

• MFZ-KW25VG + MUFZ-KW25VGHZ -  mm² : 3G 2.5
• MFZ-KW35VG + MUFZ-KW35VGHZ -  mm² : 3G 2.5
• MFZ-KW50VG + MUFZ-KW50VGHZ -  mm² : 3G 2.5
• MFZ-KW60VG + MUFZ-KW60VGHZ -  mm² : 3G 2.5

Câble de liaison entre l'unité intérieure et l'unité extérieure :

• MFZ-KW25VG + MUFZ-KW25VGHZ -  mm² : 4G 1.5
• MFZ-KW35VG + MUFZ-KW35VGHZ -  mm² : 4G 1.5
• MFZ-KW50VG + MUFZ-KW50VGHZ -  mm² : 4G 1.5
• MFZ-KW60VG + MUFZ-KW60VGHZ -  mm² : 4G 1.5

 Protection électrique :

• MFZ-KW25VG + MUFZ-KW25VGHZ - A : 10
• MFZ-KW35VG + MUFZ-KW35VGHZ - A : 16
• MFZ-KW50VG + MUFZ-KW50VGHZ - A : 16
• MFZ-KW60VG + MUFZ-KW60VGHZ - A : 16
