VRV IV - S - Série compacte Daikin

Si vous recherchez une solution de chauffage ou de climatisation fiable et performante, Daikin est une marque sur laquelle vous pouvez compter. Présente partout dans le monde, Daikin s'appuie sur près de 100 ans d'expérience pour vous offrir un confort optimal chez vous, quelle que soit la saison.

Daikin est reconnue pour ses innovations qui vous simplifient la vie et vous permettent de faire des économies. L'entreprise investit beaucoup pour développer des appareils toujours plus efficaces sur le plan énergétique, ce qui se traduit directement par une réduction de vos factures d'électricité. De plus, Daikin est engagée pour l'environnement, en utilisant notamment des technologies et des fluides moins polluants.

En choisissant Daikin, vous optez pour une marque plébiscitée pour sa qualité. En France, Daikin est même élue "Marque Préférée des Français" dans la catégorie des pompes à chaleur, un gage de confiance qui témoigne de la satisfaction de nombreux utilisateurs.

Faire confiance à Daikin, c'est choisir la tranquillité d'esprit avec des équipements conçus pour durer, respectueux de votre budget et de la planète. C'est l'assurance d'un confort parfait, adapté à vos besoins.

La gamme Daikin VRV IV-S RXYSCQ-TV1 est une solution compacte et performante de pompe à chaleur air/air, conçue pour répondre aux besoins de chauffage et de rafraîchissement des bâtiments résidentiels et tertiaires de petite à moyenne taille.

Grâce à son design compact et léger avec un seul ventilateur, elle s’intègre discrètement dans les espaces restreints, tels que les balcons ou les toits-terrasses, tout en offrant une installation facile et une maintenance simplifiée.

Le système permet de connecter jusqu’à 9 unités intérieures. Il est également compatible avec une large gamme d’unités intérieures, y compris les modèles muraux, gainables, cassettes et plafonniers, permettant une personnalisation selon les besoins spécifiques de chaque espace.

Équipée de la technologie Inverter et du contrôle de température de réfrigérant variable (VRT), la gamme VRV IV-S assure une efficacité énergétique optimale en ajustant précisément la température du réfrigérant en fonction de la demande réelle, réduisant ainsi la consommation d’énergie et améliorant le confort thermique.

Fonctionnant avec le fluide frigorigène R-410A, le système offre des performances fiables et stables, avec une plage de fonctionnement étendue allant jusqu’à –20°C en mode chauffage et jusqu’à 46°C en mode rafraîchissement, garantissant un confort toute l’année, même dans des conditions climatiques extrêmes.

La gamme VRV IV-S RXYSCQ-TV1 est donc idéale pour ceux qui recherchent une solution de climatisation et de chauffage compacte, flexible, économe en énergie et adaptée aux contraintes d’espace, sans compromis sur le confort et la performance.

Chaque appareil est composé :

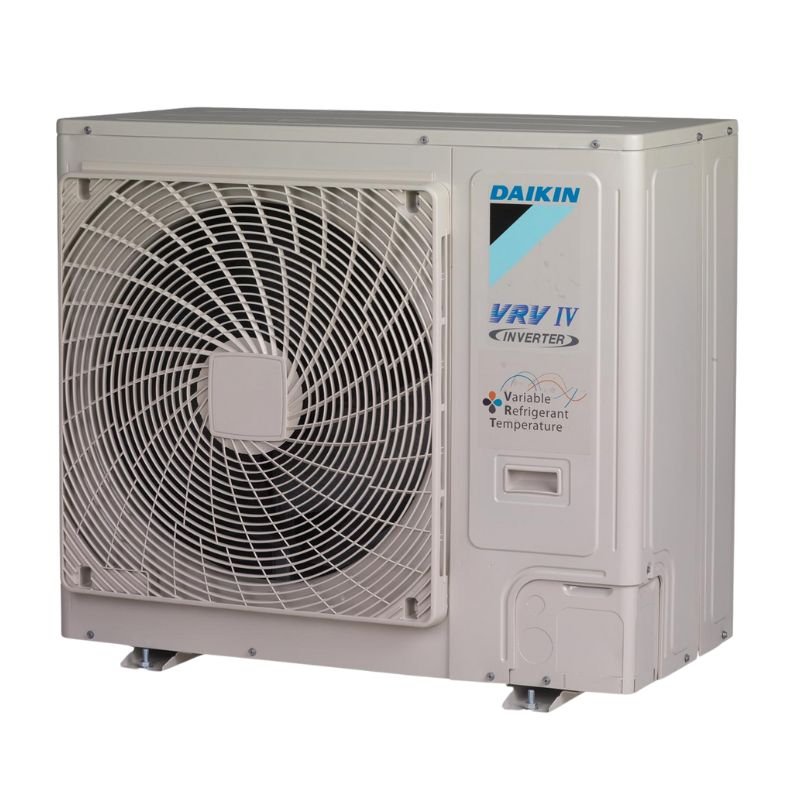

• 1x unité extérieure VRV IV-S compacte RXYSCQ-TV1

• Technologie de l'appareil : Réversible INVERTER, Variable Refrigerant Temperature (VRT)
• Compresseur Swing hermétique

Références des unités extérieures :

• RXYSCQ4TV1 - 4 CV - 12.10 kW - Jusqu'à 9 unités intérieures
• RXYSCQ5TV1 - 5 CV - 14.00 kW - Jusqu'à 9 unités intérieures
• RXYSCQ6TV1 - 6 CV - 15.50 kW - Jusqu'à 9 unités intérieures

La gamme VRV IV-S compacte se décline sur 3 modèles :

• 4 CV - jusqu'à 9 unités intérieures : RXYSCQ4TV1
• 5 CV - jusqu'à 9 unités intérieures : RXYSCQ5TV1
• 6 CV - jusqu'à 9 unités intérieures : RXYSCQ6TV1

RXYSCQ4TV1

• Puissance froid : 12.10 kw
• Puissance chauffage +6°C extérieur : 12.10 kw

RXYSCQ5TV1

• Puissance froid : 14.00 kw
• Puissance chauffage +6°C extérieur : 14.00 kw

RXYSCQ6TV1

• Puissance froid : 15.50 kw
• Puissance chauffage +6°C extérieur : 15.50 kw

RXYSCQ4TV1 - RXYSCQ5TV1 - RXYSCQ6TV1

Unités intérieures murales :

• FTXJ20A9 / FTXJ25A9 / FTXJ35A9 / FTXJ42A9 / FTXJ50A9
• FTXA20C / FTXA25C / FTXA35C / FTXA42C / FTXA50C
• CTXM15A / FTXM20A / FTXM25A / FTXM35A / FTXM42A / FTXM50A / FTXM60A / FTXM71A

Unités intérieures consoles :

• CVXM20B / FVXM25B / FVXM35B / FVXM50B
• FNA25A9 / FNA35A9 / FNA50A9 / FNA60A9

Unités intérieures cassettes :

• FFA25A9 / FFA35A9 / FFA50A9 / FFA60A9
• FCAG35B / FCAG50B / FCAG60B / FCAG71B

Unités intérieures gainables :

• FDXM25F9 / FDXM35F9 / FDXM50F9 / FDXM60F9
• FBA35A9 / FBA50A9 / FBA60A9 / FBA71A9

Unités intérieures plafonnier apparent :

• FHA35A9 / FHA50A9 / FHA60A9 / FHA71A9

Taux de connexion des unités extérieures VRV IV-S séries compactes :

RXYSCQ4TV1 :

• Indice de puissance en points (min/nom/max) : 50 / 100 / 130

RXYSCQ5TV1 :

• Indice de puissances en points (min/nom/max) : 62.50 / 125 / 162.50

RXYSCQ6TV1 :

• Indice de puissances en points (min/nom/max) : 70 / 140 / 182

Exemple : 1 Unité intérieure murale perfera FTXM35A = 35 points

Boitiers de raccordemments compatibles avec les unités intérieures résidentielles (accessoires à ajouter) :

• BPMKS967A2 : Permet de connecter jusqu'à 2 unités intérieures résidentielles
• BPMKS967A3 : Permet de connecter jusqu'à 3 unités intérieures résidentielles

Note : 1 REFNET KHRQ22M20TA devra être ajouté en complément entre l'unité extérieure et les boitiers

SEER - Indicateur climatisation

• RXYSCQ4TV1 : SEER 8.10
• RXYSCQ5TV1 : SEER 7.70
• RXYSCQ6TV1 : SEER 7.10

SCOP - Indicateur chauffage

• RXYSCQ4TV1 : SCOP 4.60
• RXYSCQ5TV1 : SCOP 4.70
• RXYSCQ6TV1 : SCOP 4.70

Plages de fonctionnement en chauffage :

• RXYSCQ4TV1 : de –20°C à environ 15,5°C
• RXYSCQ5TV1 : de –20°C à environ 15,5°C
• RXYSCQ6TV1 : de –20°C à environ 15,5°C

Plages de fonctionnement en climatisation :

• RXYSCQ4TV1 : de –5°C à environ 46°C
• RXYSCQ5TV1 : de –5°C à environ 46°C
• RXYSCQ6TV1 : de –5°C à environ 46°C

H = Hauteur / L = Largeur / P = Profondeur

Dimensions des unités extérieures :

• RXYSCQ4TV1 - HxLxP - mm : 823 x 940 x 500
• RXYSCQ5TV1 - HxLxP - mm : 823 x 940 x 500
• RXYSCQ6TV1 - HxLxP - mm : 823 x 940 x 500

Poids des unités extérieures :

• RXYSCQ4TV1 - kg : 89
• RXYSCQ5TV1 - kg : 89
• RXYSCQ6TV1 - kg : 89

Pression sonore en mode froid de l'unité extérieure en Nominale / mode nuit :

Spécifications frigorifiques concernant les VRV-IV S COMPACT RXYSCQ et accessoires associés :

Nombre d’unités intérieures connectables  :

• RXYSCQ4TV1 : Jusqu'à 9 unités intérieures
• RXYSCQ5TV1 : Jusqu'à 9 unités intérieures
• RXYSCQ6TV1 : Jusqu'à 9 unités intérieures

• BPMKS967A2 (à ajouter) : Jusqu'à 2 unités intérieures
• BPMKS967A3 (à ajouter) : Jusqu'à 3 unités intérieures

Diamètre frigorifique de l'unité extérieure jusqu'au REFNET KHRQ22M20TA (à ajouter) :

• RXYSCQ4TV1 - en pouces : 3/8 - 5/8
• RXYSCQ5TV1 - en pouces : 3/8 - 5/8
• RXYSCQ6TV1 - en pouces : 3/8 - 5/8

Diamètre frigorifique d'entrée entre le REFNET KHRQ22M20TA et les boitiers de raccordemment :

• BPMKS967A2 (à ajouter) : 3/8 - 3/4 (à braser)
• BPMKS967A3 (à ajouter) : 3/8 - 3/4 (à braser)

Diamètre frigorifique de sortie entre les boitiers de raccordemment et les unités intérieures :

• BPMKS967A2 (à ajouter) : 2x 1/4 + 2x 5/8
• BPMKS967A3 (à ajouter) : 3x 1/4 + 3x 5/8

Limite de distance entre le 1er Refnet et l'unité intérieure :

• 40 mètres

Limite de distance au total cumulé pour l'ensemble du réseau :

• 140 mètres

Dénivelé maxi entre l'unité extérieure et les unités intérieures :

• 30 mètres

Dénivelé maxi entre les unités intérieures :

• 15 mètres

Tension :

• RXYSCQ4TV1 - Ph/Hz/V : 1~/50/220‑240
• RXYSCQ5TV1 - Ph/Hz/V : 1~/50/220‑240
• RXYSCQ6TV1 - Ph/Hz/V : 1~/50/220‑240

 Protection électrique :

• RXYSCQ4TV1 - A : 32
• RXYSCQ5TV1 - A : 32
• RXYSCQ6TV1 - A : 32
