Climatiseur Cassette 4 voies 900x900 inverter Mitsubishi-Electric

Mitsubishi Electric est une référence mondiale dans le domaine de la climatisation, reconnue pour la qualité, la fiabilité et l'innovation de ses produits. Fondée en 1921, l'entreprise s'est imposée comme un leader grâce à son engagement constant en faveur de l'excellence technologique et de la satisfaction client.

Implantée en France depuis 1991, la division Chauffage et Climatisation de Mitsubishi Electric est aujourd'hui l'un des acteurs majeurs du marché. Elle propose une large gamme de solutions adaptées aux besoins résidentiels et tertiaires, alliant performance, durabilité et respect de l'environnement.

Mitsubishi Electric investit continuellement dans la recherche et le développement pour proposer des produits à la pointe de la technologie. L'entreprise met l'accent sur la réduction de l'impact environnemental de ses systèmes de climatisation, tout en améliorant leur efficacité énergétique et leur facilité d'utilisation.

En choisissant Mitsubishi Electric, vous optez pour une marque de confiance, synonyme de qualité, de performance et d'innovation dans le domaine de la climatisation.

La cassette 4 voies 900x900 mm Inverter Mitsubishi Electric se décline en plusieurs puissances, idéales pour les pièces ouvertes, espaces commerciaux dont les grands bureaux et commerces.

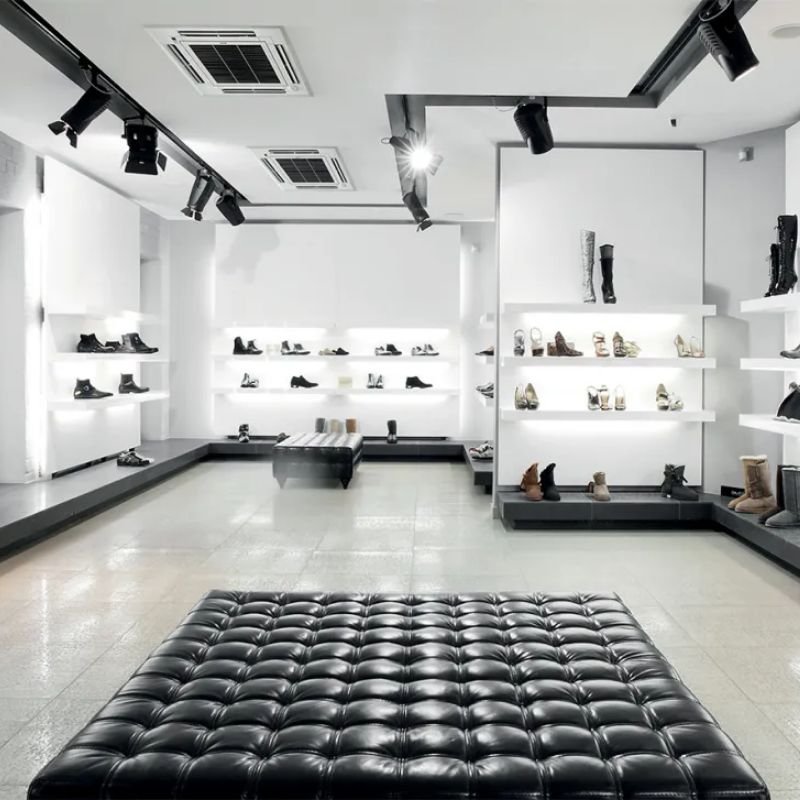

Son principal atout ? Un format carré, pensé pour une intégration dans des plafonds suspendus. Elle dispose de quatre directions de soufflage, garantissant une répartition uniforme de l’air dans toute la pièce, idéale pour les espaces ouverts et les locaux de grande superficie. Pour faciliter l'installation une pompe de relevage est intégrée de série sur l'unité intérieure.

Mitsubishi-Electric propose 3 choix de façades pour les cassettes 900x900 :

• PLP-6EAL avec récepteur IR
• PLP-6EALE avec récepteur IR et 3D i See-Sensor
• PLP-6EAJE avec récepteur IR, 3D i See-Sensor et façade ascenseur

Elle est équipée de la technologie INVERTER, assurant une performance énergétique optimale en chaud comme en froid. Réversible elle fonctionnera en climatisation l'été et en chauffage l'hiver jusqu'à une limite de -10°C à -15°C extérieur en fonction des différentes puissances.

La cassette fonctionne avec le fluide R32, à faible impact environnemental, et peut être pilotée à distance via Wi-Fi (MelCloud) en option.

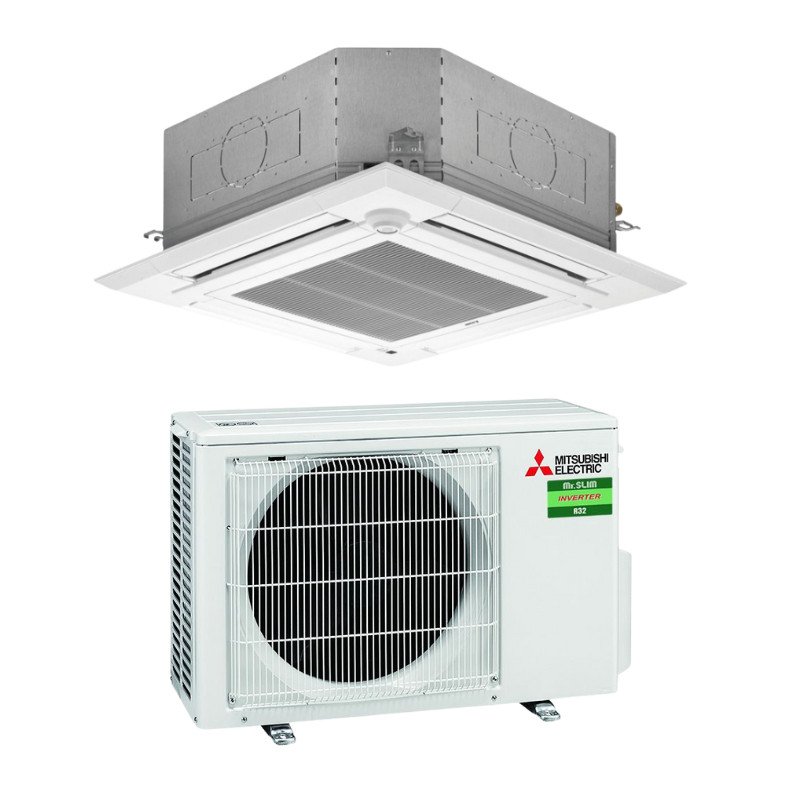

Chaque appareil est composé :

• 1x unité extérieure monosplit inverter Mitsubishi-Electric
• 1x unité unité intérieure cassette 4 voies 900x900 Mitsubishi-Electric

Accessoires fabricants supplémentaires en option :

• Façade de cassette nécessaire : PLP-6EAL /  PLP-6EALE / PLP-6EAJE
• Télécommandes infrarouge : PAR-SL97A-E ou PAR-SL101A-E
• Télécommandes filaires PAR-41MAA / PAC-YT52CRA / PAR-CT01
• MelCloud home - Interface 4G, LAN, Wi-Fi  :  MELCLOUD-CL-HA1-A1
• MelCloud home - Interface Wi-Fi  : MAC-587IF-E

Fournitures d'installation à ajouter :

• Les fournitures d'installation ne sont pas incluses dans l'offre : Exemple Support d'unité extérieure, Cuivre, pompe de relevage etc..
• Accessoires aérauliques : Gaines, grilles, plénums etc...
• Autres fournitures d'installation non précisées

Les prestations de main d'œuvre ne sont pas incluses dans l'offre :

• Mise en place
• Mise en service
• Installation
• Diagnostic de panne
• Dépannage
• Contrat d'entretien
• Tout autre type de prestation de main d'œuvre non précisé

Liste des fonctionnalités PLA-M + SUZ-M  :

• Affichage de la consommation énergétique sur PAR-41MAA
• Blanc pur
• Contrôle des volets (manuel ou automatique)
• Apport d’air neuf
• Filtre standard
• Signal maintenance filtre
• Filtre Plasma Quad Connect
• Volet horizontal
• Mode plafond haut
• Mode plafond bas
• Mode vitesse de ventilation automatique
• Timer On / Off
• Mode changement de Mode automatique (chaud / froid)
• Redémarrage automatique
• Contrôle intelligent à basse température (mode froid)
• Technologie Remplace R22 / R410A
• Pompe de relevage des condensats de série
• Raccords Flare
• Fonction Diagnostique automatique (affichage codes erreurs)
• Enregistrement des erreurs de fonctionnement

Liste des fonctionnalités PLA-M + PUZ-M  :

• Secours / Rotation 2 + 1 (3 systèmes)
• Plage fonctionnement étendue en froid jusqu’à 14°C
• Affichage des modèles et des numéros de série sur PAR-41MAA
• Affichage de la consommation énergétique sur PAR-41MAA
• Dégivrage alterné lorsque plusieurs systèmes
• Dégivrage en cas d’inoccupation (avec 3D I See Sensor)
• Dégivrage automatique à l’extinction du système
• Blanc pur
• Contrôle des volets (manuel ou automatique)
• Apport d’air neuf
• Filtre standard
• Signal maintenance filtre
• Filtre Plasma Quad Connect
• Volet horizontal
• Mode plafond haut
• Mode plafond bas
• Mode vitesse de ventilation automatique
• Timer On / Off
• Mode changement de Mode automatique (chaud / froid)
• Redémarrage automatique
• Contrôle intelligent à basse température (mode froid)
• Mode réduit de niveau sonore (unité extérieure)
• Secours / Rotation 1 + 1 (2 systèmes)
• Double point de consigne
• Contrôle de groupe
• Technologie Remplace R22 / R410A
• Pompe de relevage des condensats de série
• Fonction Pump Down
• Raccords Flare
• Fonction Diagnostique automatique (affichage codes erreurs)
• Enregistrement des erreurs de fonctionnement

Technologie du groupe extérieur :

• INVERTER

Références des unités intérieures :

• PLA-M35EA2
• PLA-M50EA2
• PLA-M60EA2
• PLA-M71EA2
• PLA-M100EA2
• PLA-M125EA2
• PLA-M140EA2

Références des unités extérieures :

• SUZ-M35VA
• SUZ-M50VA
• SUZ-M60VA
• SUZ-M71VA
• PUZ-M100VKA2 (monophasé)
• PUZ-M100YKA2 (triphasé)
• PUZ-M125VKA2 (monophasé)
• PUZ-M125YKA2 (triphasé)
• PUZ-M140VKA2 (monophasé)
• PUZ-M140YKA2 (triphasé)

La gamme cassette 4 voies 900x900 inverter monosplit se décline en 7 variantes de puissances :

• 35 : PLA-M35EA2 + SUZ-M35VA
• 50 : PLA-M50EA2 + SUZ-M50VA
• 60 : PLA-M60EA2 + SUZ-M60VA
• 71 : PLA-M71EA2 + SUZ-M71VA
• 100 : PLA-M100EA2 + PUZ-M100V/YKA2
• 125 : PLA-M125EA2 + PUZ-M125V/YKA2
• 140 : PLA-M140EA2 + PUZ-M140V/YKA2

PLA-M35EA2 + SUZ-M35VA

• Puissance froid : 3.6 kw
• Puissance chauffage +7°C extérieur : 4.1 kw
• Puissance chauffage -7°C extérieur : 2.6 kw

PLA-M50EA2 + SUZ-M50VA

• Puissance froid : 5.5 kw
• Puissance chauffage +7°C extérieur : 6.0 kw
• Puissance chauffage -7°C extérieur : 3.9 kw

PLA-M60EA2 + SUZ-M60VA

• Puissance froid : 6.1 kw
• Puissance chauffage +7°C extérieur : 7.0 kw
• Puissance chauffage -7°C extérieur : 4.5 kw

PLA-M71EA2 + SUZ-M71VA

• Puissance froid : 7.1 kw
• Puissance chauffage +7°C extérieur : 8.0 kw
• Puissance chauffage -7°C extérieur : 5.2 kw

PLA-M100EA2 + PUZ-M100V/YKA2

• Puissance froid : 9.5 kw
• Puissance chauffage +7°C extérieur : 11.2 kw
• Puissance chauffage -7°C extérieur : 7.0 kw

PLA-M125EA2 + PUZ-M125V/YKA2

• Puissance froid : 12.1 kw
• Puissance chauffage +7°C extérieur : 13.5 kw
• Puissance chauffage -7°C extérieur : 8.5 kw

PLA-M140EA2 + PUZ-M140V/YKA2

• Puissance froid : 13.4 kw
• Puissance chauffage +7°C extérieur : 15.0 kw
• Puissance chauffage -7°C extérieur : 9.4 kw

Les plages de fonctionnement sur les modèles CASSETTES 4 VOIES 900x900 INVERTER de Mitsubishi-Electric :

En froid :

• -10 / +46°C : Modèle 35
• -15 / +46°C : Modèles 50, 60, 71
• -5 / +46°C : Modèles 100, 125, 140

En chaud :

• -10 / +24°C : Modèles 35, 50, 60, 71
• -15 / +21°C : Modèles 100, 125, 140

SEER - Indicateur climatisation

• PLA-M35EA2 + SUZ-M35VA : SEER 7.4 A++
• PLA-M50EA2 + SUZ-M50VA : SEER 6.7 A++
• PLA-M60EA2 + SUZ-M60VA : SEER 6.6 A++
• PLA-M71EA2 + SUZ-M71VA : SEER 7.5 A++
• PLA-M100EA2 + PUZ-M100V/YKA2 : SEER 7.1 A++
• PLA-M125EA2 + PUZ-M125V/YKA2 : SEER 232.4 %
• PLA-M140EA2 + PUZ-M140V/YKA2 : SEER 232.8 %

SCOP - Indicateur chauffage

• PLA-M35EA2 + SUZ-M35V/YKA2 : SCOP 4.7 A++
• PLA-M50EA2 + SUZ-M50V/YKA2 : SCOP 4.1 A+
• PLA-M60EA2 + SUZ-M60V/YKA2 : SCOP 4.4 A+
• PLA-M71EA2 + SUZ-M71V/YKA2 : SCOP 4.5 A+
• PLA-M100EA2 + PUZ-M100V/YKA2 : SCOP 4.6 A++
• PLA-M125EA2 + PUZ-M125V/YKA2 : SCOP  232.4 %
• PLA-M140EA2 + PUZ-M140V/YKA2 : SCOP 232.8 %

Puissance absorbée totale nominale en KW - Fonction climatisation

• PLA-M35EA2 + SUZ-M35VA : 0.90 kW
• PLA-M50EA2 + SUZ-M50VA : 1.61 kW
• PLA-M60EA2 + SUZ-M60VA : 1.84 kW
• PLA-M71EA2 + SUZ-M71VA : 1.91 kW
• PLA-M100EA2 + PUZ-M100V/YKA2 : 2.71 kW
• PLA-M125EA2 + PUZ-M125V/YKA2 : 4.01 kW
• PLA-M140EA2 + PUZ-M140V/YKA2 : 4.96 kW

Puissance absorbée totale nominale en KW - Fonction chauffage

• PLA-M35EA2 + SUZ-M35VA : 0.97 kW
• PLA-M50EA2 + SUZ-M50VA : 1.73 kW
• PLA-M60EA2 + SUZ-M60VA : 1.84 kW
• PLA-M671EA2 + SUZ-M71VA : 2.21 kW
• PLA-M100EA2 + PUZ-M100V/YKA2 : 3.01 kW
• PLA-M125EA2 + PUZ-M125V/YKA2 : 3.63 kW
• PLA-M140EA2 + PUZ-M140V/YKA2 : 4.39 kW

H = Hauteur / L = Largeur / P = Profondeur

Dimensions des unités intérieures :

• PLA-M35EA2 - HxLxP - mm : 258 x 840 x 840
• PLA-M50EA2 - HxLxP - mm : 258 x 840 x 840
• PLA-M60EA2 - HxLxP - mm : 258 x 840 x 840
• PLA-M71EA2 - HxLxP - mm : 258 x 840 x 840
• PLA-M100EA2 - HxLxP - mm : 258 x 840 x 840
• PLA-M125EA2 - HxLxP - mm : 258 x 840 x 840
• PLA-M140EA2 - HxLxP - mm : 258 x 840 x 840

Dimensions façade:

• HxLxP - mm : 40 x 950 x 950

Dimensions des unités extérieures :

• SUZ-M35VA - HxLxP - mm : 550 x 800 x 285
• SUZ-M50VA - HxLxP - mm : 714 x 800 x 285
• SUZ-M60VA - HxLxP - mm : 880 x 840 x 330
• SUZ-M71VA - HxLxP - mm : 880 x 840 x 330
• PUZ-M100VKA2 - HxLxP - mm : 981 x 1050 x 330
• PUZ-M100YKA2 - HxLxP - mm : 981 x 1050 x 330
• PUZ-M125VKA2 - HxLxP - mm : 981 x 1050 x 330
• PUZ-M125YKA2 - HxLxP - mm : 981 x 1050 x 330
• PUZ-M140VKA2 - HxLxP - mm : 981 x 1050 x 330
• PUZ-M140YKA2 - HxLxP - mm : 981 x 1050 x 330

Poids des unités intérieures :

• PLA-M35EA2 - kg : 19
• PLA-M50EA2 - kg : 19
• PLA-M60EA2 - kg : 21
• PLA-M71EA2 - kg : 21
• PLA-M100EA2 - kg : 24
• PLA-M125EA2 - kg : 26
• PLA-M140EA2 - kg : 26

Poids façade :

• SLP-2FAL/E - kg : 5

Poids des unités extérieures :

• SUZ-M35VA - kg : 35
• SUZ-M50VA - kg : 41
• SUZ-M60VA - kg : 54
• SUZ-M71VA - kg : 55
• PUZ-M100VKA2 - kg : 76
• PUZ-M100YKA2 - kg : 78
• PUZ-M125VKA2 - kg : 84
• PUZ-M125YKA2 - kg : 85
• PUZ-M140VKA2 - kg : 84
• PUZ-M140YKA2 - kg : 85

Débit d'air en froid à grande vitesse de l'unité extérieure :

• SUZ-M35VA - m3/h : 2058
• SUZ-M50VA - m3/h : 2748
• SUZ-M60VA - m3/h : 3006
• SUZ-M71VA - m3/h : 3006
• PUZ-M100VKA2 - m3/h : 4740
• PUZ-M100YKA2 - m3/h : 4740
• PUZ-M125VKA2 - m3/h : 5160
• PUZ-M125YKA2 - m3/h : 5160
• PUZ-M140VKA2 - m3/h : 5160
• PUZ-M140YKA2 - m3/h : 5160

Débit d'air en froid en silence, petite, moyenne, grande et super grande vitesse de l'unité intérieure :

• PLA-M35EA2 - m3/h : - / 660 / 780 / 900 / 960
• PLA-M50EA2 - m3/h : - / 720 / 840 / 960 / 1080
• PLA-M60EA2 - m3/h : - / 720 / 840 / 960 / 1080
• PLA-M71EA2 - m3/h : - / 840 / 1020 / 1140 / 1260
• PLA-M100EA2 - m3/h : - / 1140 / 1380 / 1560 / 1740
• PLA-M125EA2 - m3/h : - / 1260 / 1500 / 1680 / 1860
• PLA-M140EA2 - m3/h : - / 1440 / 1560 / 1740 / 1920

Pression acoustique en froid à 1 mètre en grande vitesse de l'unité extérieure :

Pression acoustique en froid à 1 mètre en silence, petite, moyenne, grande, et super grande vitesse de l'unité intérieure :

Le diamètre de tuyau de condensats nécessaire sur l'unité intérieure est de 32 mm.

Une pompe de relevage est intégrée de série dans l'unité intérieure. Si vous ne pouvez pas évacuer les condensats par gravité jusqu'au point d'évacuation vous devrez utiliser la pompe de relevage.

Diamètre frigorifique :

• PLA-M35EA2 + SUZ-M35VA - en pouces : 1/4 - 3/8
• PLA-M50EA2 + SUZ-M50VA - en pouces : 1/4 - 1/2
• PLA-M60EA2 + SUZ-M60VA - en pouces : 1/4 - 5/8
• PLA-M71EA2 + SUZ-M71VA - en pouces : 3/8 - 5/8
• PLA-M100EA2 + PUZ-M100V/YKA2 - en pouces : 3/8 - 5/8
• PLA-M125EA2 + PUZ-M125V/YKA2 - en pouces : 3/8 - 5/8
• PLA-M140EA2 + PUZ-M140V/YKA2 - en pouces : 3/8 - 5/8

Dénivelé maximum du réseau frigorifique :

• PLA-M35EA2 + SUZ-M35VA - en mètres : 12
• PLA-M50EA2 + SUZ-M50VA - en mètres : 30
• PLA-M60EA2 + SUZ-M60VA - en mètres : 30
• PLA-M71EA2 + SUZ-M71VA - en mètres : 30
• PLA-M100EA2 + PUZ-M100V/YKA2 - en mètres : 30
• PLA-M125EA2 + PUZ-M125V/YKA2 - en mètres : 30
• PLA-M140EA2 + PUZ-M140V/YKA2 - en mètres : 30

Réseau frigorifique préchargé d'usine pour :

• PLA-M35EA2 + SUZ-M35VA - en mètres : 7
• PLA-M50EA2 + SUZ-M50VA - en mètres : 7
• PLA-M60EA2 + SUZ-M60VA - en mètres : 7
• PLA-M71EA2 + SUZ-M71VA - en mètres : 7
• PLA-M100EA2 + PUZ-M100V/YKA2 - en mètres : 30
• PLA-M125EA2 + PUZ-M125V/YKA2 - en mètres : 30
• PLA-M140EA2 + PUZ-M140V/YKA2 - en mètres : 30

Distance maximum du réseau frigorifique  :

• PLA-M35EA2 + SUZ-M35VA - en mètres : 20
• PLA-M50EA2 + SUZ-M50VA - en mètres : 30
• PLA-M60EA2 + SUZ-M60VA - en mètres : 30
• PLA-M71EA2 + SUZ-M71VA - en mètres : 30
• PLA-M100EA2 + PUZ-M100V/YKA2 - en mètres : 55
• PLA-M125EA2 + PUZ-M125V/YKA2 - en mètres : 65
• PLA-M140EA2 + PUZ-M140V/YKA2 - en mètres : 65

Tension :

• PLA-M35EA2 + SUZ-M35VA - 230 V (1P+N+T)
• PLA-M50EA2 + SUZ-M50VA - 230 V (1P+N+T)
• PLA-M60EA2 + SUZ-M60VA - 230 V (1P+N+T)
• PLA-M71EA2 + SUZ-M71VA - 230 V (1P+N+T)
• PLA-M100EA2 + PUZ-M100VKA2 - 230 V (1P+N+T)
• PLA-M100EA2 + PUZ-M100YKA2 - 400 V (3P+N+T)
• PLA-M125EA2 + PUZ-M125VKA2 - 230 V (1P+N+T)
• PLA-M125EA2 + PUZ-M125YKA2 - 400 V (3P+N+T)
• PLA-M140EA2 + PUZ-M140VKA2 - 230 V (1P+N+T)
• PLA-M140EA2 + PUZ-M140YKA2 - 400 V (3P+N+T)

Câble d'alimentation de l'unité extérieure :

• PLA-M35EA2 + SUZ-M35VA - mm² : 3G 2.5
• PLA-M50EA2 + SUZ-M50VA - mm² : 3G 4
• PLA-M60EA2 + SUZ-M60VA - mm² : 3G 4
• PLA-M71EA2 + SUZ-M71VA - mm² : 3G 4
• PLA-M100EA2 + PUZ-M100VKA2 - mm² : 3G 6
• PLA-M100EA2 + PUZ-M100YKA2 - mm² : 5G 2.5
• PLA-M125EA2 + PUZ-M125VKA2 - mm² : 3G 6
• PLA-M125EA2 + PUZ-M125YKA2 - mm² : 5G 2.5
• PLA-M140EA2 + PUZ-M140VKA2 - mm² : 3G 10
• PLA-M140EA2 + PUZ-M140YKA2 - mm² : 5G 2.5

Câble de liaison entre l'unité intérieure et l'unité extérieure :

• PLA-M35EA2 + SUZ-M35VA - mm² : 4G 1.5
• PLA-M50EA2 + SUZ-M50VA - mm² : 4G 1.5
• PLA-M60EA2 + SUZ-M60VA - mm² : 4G 1.5
• PLA-M71EA2 + SUZ-M71VA - mm² : 4G 1.5
• PLA-M100EA2 + PUZ-M100VKA2 - mm² : 4G 2.5
• PLA-M100EA2 + PUZ-M100YKA2 - mm² : 4G 2.5
• PLA-M125EA2 + PUZ-M125VKA2 - mm² : 4G 2.5
• PLA-M125EA2 + PUZ-M125YKA2 - mm² : 4G 2.5
• PLA-M140EA2 + PUZ-M140VKA2 - mm² : 4G 2.5
• PLA-M140EA2 + PUZ-M140YKA2 - mm² : 4G 2.5

 Protection électrique :

• PLA-M35EA2 + SUZ-M35VA - A : 16
• PLA-M50EA2 + SUZ-M50VA - A : 20
• PLA-M60EA2 + SUZ-M60VA - A : 20
• PLA-M71EA2 + SUZ-M71VA - A : 20
• PLA-M100EA2 + PUZ-M100VKA2 - A : 32
• PLA-M100EA2 + PUZ-M100YKA2 - A : 16
• PLA-M125EA2 + PUZ-M125VKA2 - A : 32
• PLA-M125EA2 + PUZ-M125YKA2 - A : 16
• PLA-M140EA2 + PUZ-M140VKA2 - A : 40
• PLA-M140EA2 + PUZ-M140YKA2 - A : 16
