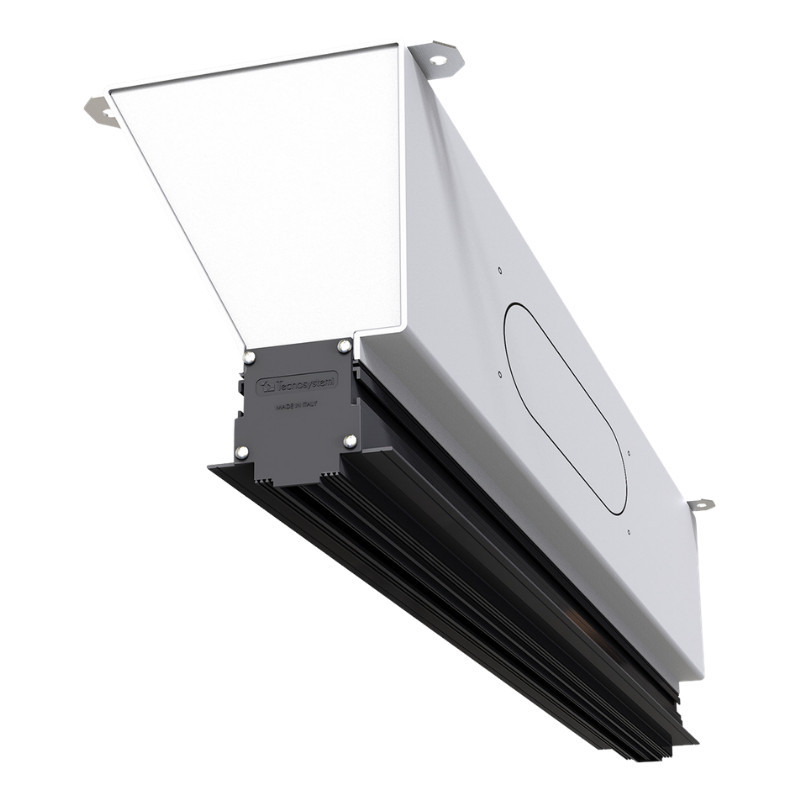

Ensemble Plénum et Diffuseur Linéaire Invisible Invisible Line - L'élégance de la ventilation
Idéal pour les projets résidentiels haut de gamme et les espaces tertiaires exigeants, l'ensemble plénum et diffuseur Invisible Line révolutionne la diffusion de l'air. Parfaitement adapté aux systèmes de VMC ou de climatisation gainable, il assure un confort thermique exceptionnel tout en respectant scrupuleusement l'harmonie de votre décoration d'intérieur.
Une intégration architecturale parfaite dans le faux-plafond
Le système InvisiLine a été spécialement pensé pour s'encastrer facilement dans les plafonds en Placo BA13. Une fois le plénum fixé au plafond à l'aide des pattes fournies et la plaque découpée, il suffit de reboucher avec un enduit à joint classique. Le cadre disparaît alors intégralement. Le résultat visuel se résume à une fine fente d'ombre de 20 mm de largeur (pour un encombrement total à la base de 50 mm), offrant un rendu moderne et d'une discrétion absolue.
Performances aérauliques et Confort (Effet Coanda)
Malgré sa fente ultra-compacte, l'Invisible Line délivre un débit d'air particulièrement élevé. Il est équipé d'un déflecteur à effet Coanda amovible, pouvant être placé en position médiane ou complètement ouvert. Ce système innovant permet à l'air de balayer le plafond, garantissant une répartition homogène de la température dans la pièce et évitant les retombées d'air froid inconfortables.
Une installation modulable sur-mesure
Pour répondre aux besoins spécifiques de chaque chantier, les ensembles InvisiLine sont combinables entre eux grâce à l'accessoire kit de combinaison diffuseur invisible (non fourni). Vous pouvez ainsi assembler plusieurs modules pour créer des lignes continues et cumuler les débits d'air. Par exemple, combinez un module de 600 mm avec un module de 800 mm pour créer une longueur totale de 1 400 mm. Le plénum facilite également le travail des installateurs grâce à ses emplacements de prédécoupes pour les piquages.
Dimensions générales du produit
- Hauteur totale : 243 mm.
- Largeur supérieure du plénum : 169 mm.
- Largeur à la base (encastrement) : 50 mm.
- Largeur de la fente de diffusion : 20 mm.
- Isolation intégrée : 3 mm d'épaisseur.
Caractéristiques techniques détaillées par modèle :
Modèle 600 mm :
- Longueur totale : 600 mm.
- Poids : 2,8 kg.
- Débit indicatif : de 90 à 150 m³/h.
- Raccordement : Fourni avec 1 piquage plastique oblong à double diamètre 160/200 mm.
- Finitions du déflecteur : Blanc ou Noir.
Modèle 800 mm :
- Longueur totale : 800 mm.
- Poids : 3,6 kg.
- Débit indicatif : de 120 à 200 m³/h.
- Raccordement : Fourni avec 2 piquages plastiques oblongs à double diamètre 160/200 mm.
- Finitions du déflecteur : Blanc ou Noir.
Modèle 1 000 mm :
- Longueur totale : 1000 mm.
- Poids : 4,4 kg.
- Débit indicatif : de 150 à 250 m³/h.
- Raccordement : Fourni avec 2 piquages plastiques oblongs à double diamètre 160/200 mm.
- Finitions du déflecteur : Blanc ou Noir.
