Présentation technique — Ecodan Zubadan Silence Duo 14.0 kW Triphasé - Ballon ECS 200 L

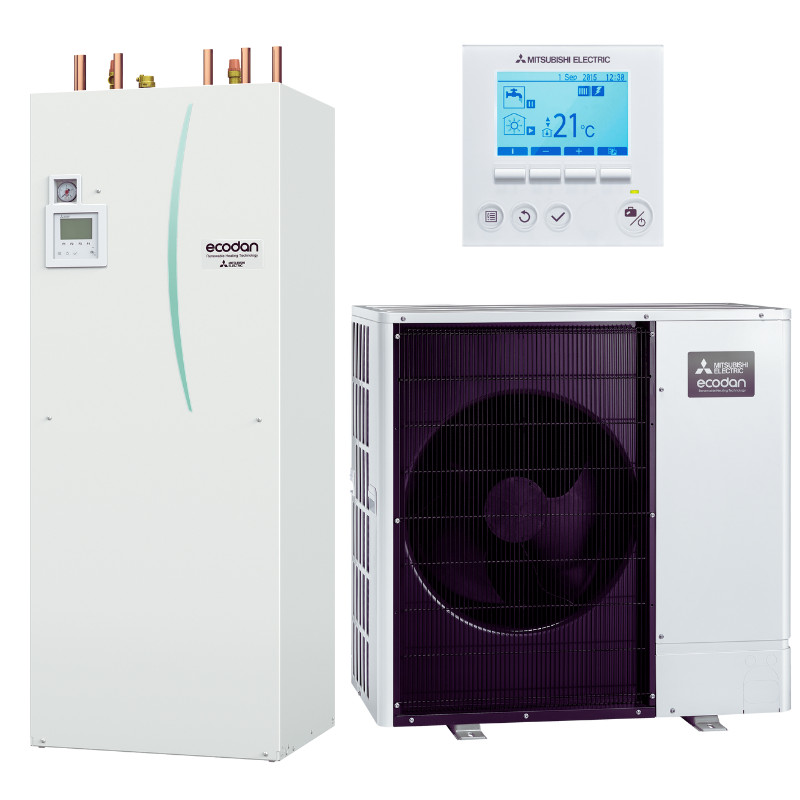

Le pack bi-bloc Mitsubishi Electric Ecodan Zubadan Silence Duo 14.0 kW Triphasé (unité extérieure PUZ-SHWM140YAA, unité intérieure ERST20D-YM9D) est une solution tout-en-un chauffage + eau chaude sanitaire à haute performance pour les régions à hivers rigoureux. L'unité intérieure Duo intègre un ballon ECS de 200 litres en inox, ce qui supprime le besoin d'un préparateur séparé et simplifie l'installation. La technologie Zubadan (Super Chauffage) — compresseur Scroll Inverter à injection de vapeur — garantit une puissance calorifique pleine jusqu'à -15 °C et un fonctionnement jusqu'à -30 °C. Le réfrigérant R32 (GWP 675) confère à ce système une empreinte carbone réduite par rapport aux fluides de génération antérieure. La température de départ d'eau jusqu'à 70 °C rend ce pack parfaitement compatible avec les installations en rénovation conservant des radiateurs en fonte ou acier, sans remplacement des émetteurs. L'ensemble est régulé par le contrôleur intégré FTC, compatible MELCloud pour le pilotage à distance.
Pourquoi choisir le pack Duo Zubadan Silence 14.0 kW — 200 L ?
- Solution complète chauffage + ECS : Le ballon intégré de 200 litres couvre les besoins en eau chaude sanitaire d'un foyer de 2 à 4 personnes, sans équipement supplémentaire.
- Performance en grand froid : Fonctionnement garanti jusqu'à -30 °C, puissance maintenue en conditions extrêmes — idéal pour les zones climatiques H1a, H1b, H2d (Alpes, Massif Central, Vosges, Pyrénées).
- Compatible radiateurs existants : Température de départ 70 °C pour conserver les émetteurs haute température lors d'une rénovation, sans travaux de remplacement supplémentaires.
- Efficacité maximale : Classe A+++ en chauffage à 35 °C (plancher chauffant) et A++ à 55 °C (radiateurs), plus A+ en production d'eau chaude sanitaire.
- Version Silence : Mode nuit avec réduction active du bruit de l'unité extérieure, pour respecter les seuils acoustiques réglementaires et garantir le confort des riverains.
- Alimentation Triphasé 380V : Configuration triphasée adaptée aux grands logements et aux puissances importantes adapté aux installations professionnelles et grands logements raccordés en triphasé.
Applications et compatibilité
Ce pack Ecodan Zubadan Silence Duo 14.0 kW couvre des surfaces de 140 à 210 m² selon le niveau d'isolation du bâtiment (RE 2020, BBC rénovation, RT 2012). Il s'adresse aussi bien aux maisons individuelles neuves qu'aux projets de rénovation thermique globale. Émetteurs compatibles : plancher chauffant basse température (optimisation COP), ventilo-convecteurs, radiateurs haute température existants. La production d'eau chaude sanitaire est assurée directement par la PAC via le ballon de 200 litres intégré, avec résistance électrique appoint intégrée pour les périodes de forte demande ou de très grand froid. Le pilotage MELCloud (optionnel) permet la programmation à distance, la gestion tarifaire (heures creuses) et l'intégration dans un système de gestion technique du bâtiment.
Caractéristiques techniques principales
| Paramètre |
Valeur |
| Puissance calorifique nominale (35 °C / -7 °C) |
14.0 kW |
| Réfrigérant |
R32 (GWP 675) |
| Alimentation électrique |
Triphasé 380V / 32A |
| Température de départ d'eau max. |
70 °C |
| Température ext. mini de fonctionnement |
-30 °C |
| Volume ballon ECS intégré |
200 litres (inox) |
| Classe énergie chauffage 35 °C |
A+++ |
| Classe énergie chauffage 55 °C |
A++ |
| Classe énergie ECS |
A+ |
| Référence unité extérieure |
PUZ-SHWM140YAA |
| Référence unité intérieure Duo |
ERST20F-YM9E |
| Technologie compresseur |
Scroll Inverter à injection de vapeur (Zubadan) |
