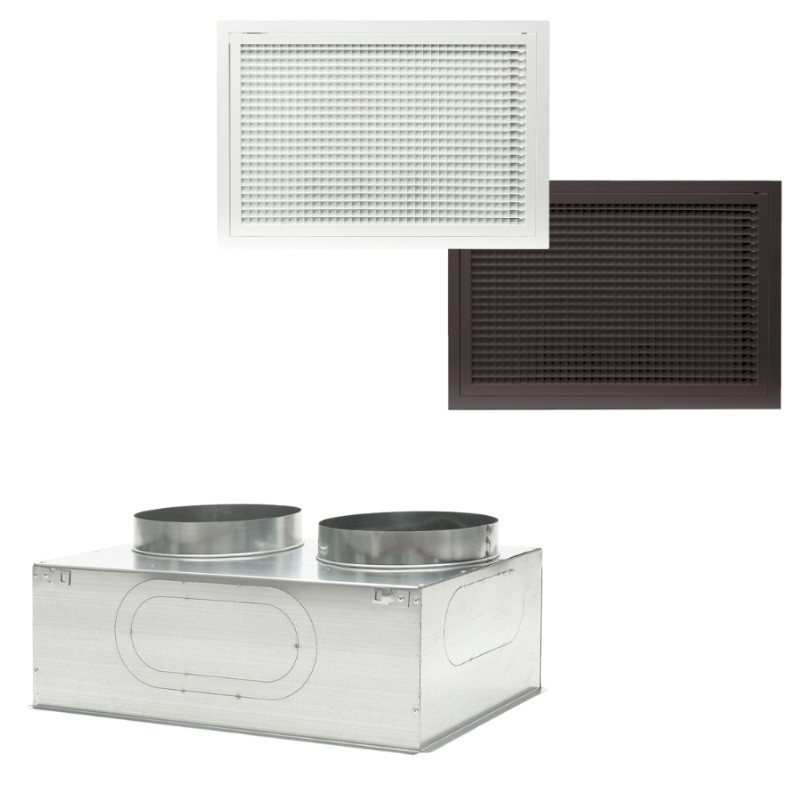

Grilles de reprise à quadrillage incliné – Référence GRRQI
Les grilles GRRQI sont spécialement conçues pour la reprise d’air gainée dans les installations de climatisation ou de ventilation. Leur design moderne intègre un quadrillage incliné qui masque élégamment la partie technique, tout en garantissant un passage d’air efficace.
Fabriquées en aluminium, ces grilles sont proposées en blanc (RAL 9016) ou en noir (RAL 9005) pour s’adapter aux ambiances contemporaines. Le système d’ouverture invisible push-pull permet un accès rapide et sans outil au filtre, inclus avec chaque grille.
Elles conviennent aussi bien aux environnements résidentiels que tertiaires.
Dimensions standards disponibles :
- 400 x 200 mm
- 400 x 400 mm
- 500 x 400 mm
- 600 x 400 mm
- 600 x 600 mm
- 800 x 400 mm
- 1000 x 400 mm
Performances aérauliques
Les grilles GRRQI offrent un bon équilibre entre esthétique, efficacité et maintenance facilitée. Les données suivantes sont à compléter selon les besoins :
| Dimensions (L x H en mm) |
Débit à 20 dB(A) |
Débit à 30 dB(A) |
Piquage(s) nécessaire(s) |
| 400 x 200 |
430 m³/h |
620 m³/h |
1 x 200 mm |
| 400 x 400 |
760 m³/h |
1080 m³/h |
2 x 200 mm |
| 500 x 400 |
890 m³/h |
1280 m³/h |
2 x 200 mm |
| 600 x 400 |
1020 m³/h |
1480 m³/h |
2 x 250 mm |
| 600 x 600 |
1400 m³/h |
2020 m³/h |
2 x 250 mm |
| 800 x 400 |
1660 m³/h |
1880 m³/h |
2 x 250 mm |
| 1000 x 400 |
1920 m³/h |
2280 m³/h |
2 x 250 mm |
Grâce à leur accès frontal rapide au filtre et à leur design discret, les grilles GRRQI sont idéales pour les installations où esthétisme, accessibilité et performance sont primordiaux.
Plénums de reprise galva isolés – Référence PLEREP
Les plénums PLEREP sont conçus pour s’adapter aux grilles de reprise à ailettes droites et à quadrillage incliné. Fabriqués en tôle galvanisée avec isolation, ils offrent une solution fiable et professionnelle pour la reprise d’air dans les installations de climatisation ou ventilation gainable.
Chaque modèle est équipé de piquages ronds fixes à l’arrière pour un raccordement direct aux gaines circulaires, et dispose de prédécoupes latérales permettant l’ajout optionnel de piquages oblongs (non inclus).
Détails par modèle :
- PLEREP400x200 | Dimensions : 425x225x150 mm | 1 piquage Ø200 mm arrière fixe
- PLEREP400x400 | Dimensions : 421x421x200 mm | 2 piquages Ø200 mm arrière fixes
- PLEREP500x400 | Dimensions : 520x420x200 mm | 2 piquages Ø200 mm arrière fixes
- PLEREP600x400 | Dimensions : 620x420x200 mm | 2 piquages Ø250 mm arrière fixes
- PLEREP600x600 | Dimensions : 590x590x200 mm | 2 piquages Ø250 mm arrière fixes
- PLEREP800x400 | Dimensions : 795x391x200 mm | 2 piquages Ø250 mm arrière fixes
- PLEREP1000x400 | Dimensions : 991x391x200 mm | 2 piquages Ø250 mm arrière fixes
Prédécoupes latérales : Tous les modèles sont dotés de prédécoupes oblongues Ø200/250 mm sur les côtés, pour installation de piquages latéraux en option (non fournis).
Caractéristiques techniques :
- Structure : tôle galvanisée avec isolation intérieure
- Piquages arrière ronds soudés : Ø200 mm ou Ø250 mm selon modèle
- Prédécoupes latérales : Ø200/250 mm – piquages oblongs à commander séparément
- Profondeur (hauteur) : 150 à 200 mm
- Compatibilité : grilles de reprise à ailettes droites et quadrillage incliné
Les plénums PLEREP garantissent une reprise d’air efficace, un accès technique simplifié et une grande modularité grâce aux options de raccordement latéral.
