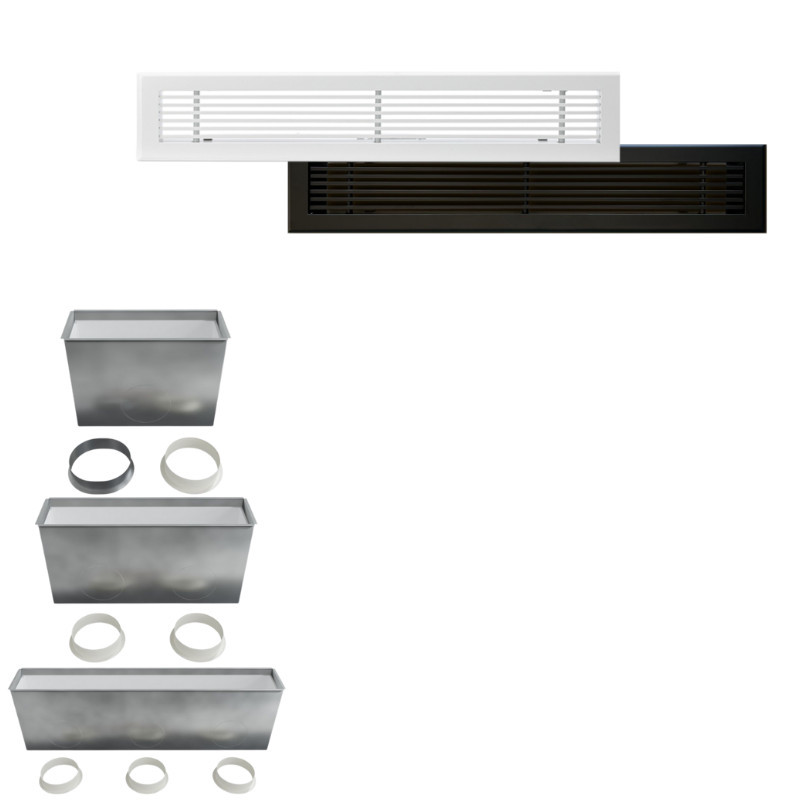

Grilles linéaires à barres fixes avec plénum
Les grilles linéaires à barres fixes sont conçues pour offrir une diffusion d’air élégante et performante en installation murale. Leur design sobre et minimaliste s’intègre parfaitement dans les environnements modernes, qu’ils soient résidentiels, tertiaires ou commerciaux.
Ces grilles sont fabriquées en aluminium avec une finition en peinture époxy blanc mat (RAL 9016). Elles sont également disponibles en noir (RAL 9005), pour s’harmoniser avec différents styles d’aménagement intérieur.
La fixation par clips permet une installation rapide et sans outil, tout en garantissant une tenue fiable. Elles sont compatibles avec les plénums PLEGRSLI, spécialement développés pour les grilles linéaires. Elles peuvent également être installées avec les contre-cadres CCGR en l’absence de plénum (hors grilles linéaires de 1000 mm).
Performances aérauliques
Les grilles linéaires à barres fixes sont proposées en neuf dimensions standards, adaptées à différents besoins de soufflage :
| Dimensions (L x H en mm) |
Débit à 20 dB(A) |
Débit à 30 dB(A) |
Piquage(s) nécessaire(s) |
| 300 x 150 |
262 m³/h |
381 m³/h |
1 x 160 mm |
| 400 x 150 |
350 m³/h |
507 m³/h |
1 x 160 mm |
| 500 x 150 |
437 m³/h |
634 m³/h |
2 x 160 mm |
| 600 x 100 |
350 m³/h |
507 m³/h |
2 x 160 mm |
| 600 x 150 |
525 m³/h |
761 m³/h |
2 x 160 mm |
| 800 x 100 |
467 m³/h |
677 m³/h |
3 x 160 mm |
| 800 x 150 |
700 m³/h |
1015 m³/h |
3 x 160 mm |
| 1000 x 100 |
583 m³/h |
846 m³/h |
3 x 160 mm |
| 1000 x 150 |
875 m³/h |
1268 m³/h |
3 x 160 mm |
Ces grilles offrent un équilibre optimal entre esthétique et efficacité, tout en garantissant un confort acoustique grâce à leur structure rigide et leur intégration aux systèmes de diffusion d’air modernes.
Informations sur les Plénums de soufflage galva PLEGRSLI
- Pour modèle 300x150 mm | Tole galvanisé | Piquage Arrière et latérale 1x160 mm | Dimensions LxHxP : 320x170x300 mm
- Pour modèle 400x150 mm | Tole galvanisé | Piquage Arrière et latérale 1x160 mm | Dimensions LxHxP : 420x170x300 mm
- Pour modèle 500x150 mm | Tole galvanisé | Piquage Arrière et latérale 2x160 mm | Dimensions LxHxP : 520x170x300 mm
- Pour modèle 600x100 mm | Tole galvanisé | Piquage Arrière et latérale 2x160 mm | Dimensions LxHxP : 620x120x300 mm
- Pour modèle 600x150 mm | Tole galvanisé | Piquage Arrière et latérale 2x160 mm | Dimensions LxHxP : 620x170x300 mm
- Pour modèle 800x100 mm | Tole galvanisé | Piquage Arrière et latérale 3x160 mm | Dimensions LxHxP : 820x120x300 mm
- Pour modèle 800x150 mm | Tole galvanisé | Piquage Arrière et latérale 3x160 mm | Dimensions LxHxP : 820x170x300 mm
- Pour modèle 1000x100 mm | Tole galvanisé | Piquage Arrière et latérale 3x160 mm | Dimensions LxHxP : 1020x120x300 mm
- Pour modèle 1000x150 mm | Tole galvanisé | Piquage Arrière et latérale 3x160 mm | Dimensions LxHxP : 1020x170x300 mm
