Grilles linéaires à fentes – Version Performance – Référence GRAFP
Les grilles GRAFP sont des diffuseurs linéaires à fentes à déflecteurs mobiles de 25 mm, conçus pour les installations de ventilation ou climatisation à haut rendement. Leur design minimaliste permet une intégration élégante dans tout type d’intérieur (résidentiel, tertiaire ou ERP), tout en assurant une diffusion d’air très performante.
La version Performance offre des débits d’air supérieurs grâce à un plénum adapté, et permet de raccorder plusieurs grilles côte à côte à l’aide de pièces de jonction dédiées, pour former un système de soufflage linéaire continu.

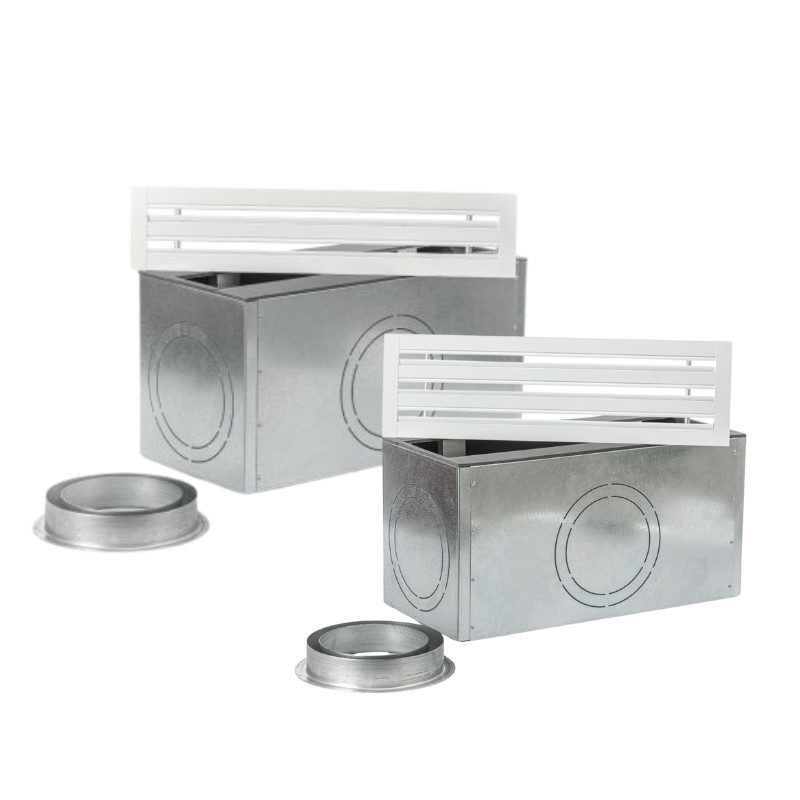

Chaque pack comprend la grille + plénum galva isolé M1 avec piquage rond Ø160 ou Ø200 mm (fournis selon configuration). Le plénum est équipé de prédécoupes arrière et latérales pour faciliter l’installation, avec fixation par languettes.
Configurations disponibles :
- Pack grille + plénum à 2 fentes – 500 mm
- Pack grille + plénum à 3 fentes – 500 mm
- Pack grille + plénum à 2 fentes – 1000 mm
- Pack grille + plénum à 3 fentes – 1000 mm
- Pièce de jonction 2 fentes – 500 mm
- Pièce de jonction 3 fentes – 500 mm
Performances aérauliques
| Dimensions grille (L x H mm) |
Débit à 20 dB(A) |
Débit à 30 dB(A) |
Dimensions plénum (L x H x P mm) |
Piquage(s) |
Ø Piquage(s) |
| 500 x 100 |
182 m³/h |
229 m³/h |
550 x 252 x 280 |
1 |
Ø160 / Ø200 mm |
| 500 x 150 |
249 m³/h |
313 m³/h |
550 x 252 x 280 |
1 |
Ø160 / Ø200 mm |
| 1000 x 100 |
310 m³/h |
391 m³/h |
1050 x 252 x 280 |
2 |
Ø160 / Ø200 mm |
| 1000 x 150 |
424 m³/h |
534 m³/h |
1050 x 252 x 280 |
2 |
Ø160 / Ø200 mm |
Les grilles GRAFP sont idéales pour les environnements à haute exigence de débit et de discrétion, tout en permettant une grande flexibilité d’agencement grâce aux options de jonction.
