Diffuseur linéaire à fentes avec plénum inclus – Référence GRAF

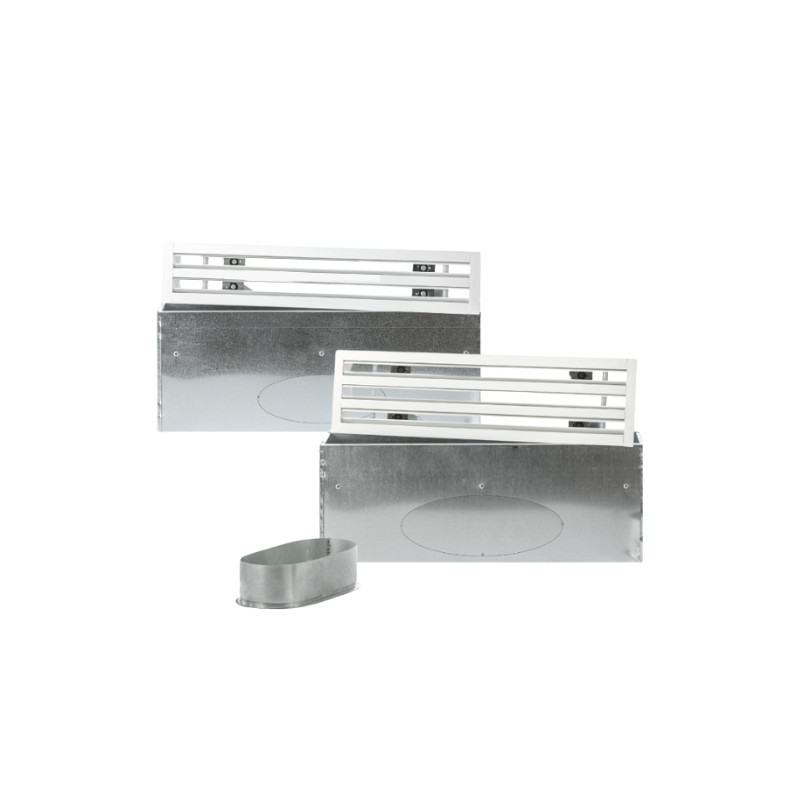

Le diffuseur GRAF est un système complet de diffusion d’air linéaire à fentes, livré avec son plénum isolé en tôle galvanisée (classement M1). Il est destiné au soufflage discret et efficace dans les installations de ventilation, climatisation ou chauffage pour les bâtiments résidentiels, tertiaires et ERP.
Le design linéaire et la finesse des déflecteurs mobiles (22 mm) assurent une parfaite intégration esthétique dans tous types d’aménagements. La bouche est fournie en pack grille + plénum avec piquage(s) fourni(s) (Ø160 ou Ø200 mm selon la version).
Le plénum comporte des prédécoupes arrière et latérales permettant un raccordement adaptable, avec une fixation par languettes pour renforcer la tenue dans le plénum. La grille est livrée en blanc (RAL 9016).
Configurations disponibles :
- Pack grille + plénum à 2 fentes – 500 mm – 1 x Ø160 mm
- Pack grille + plénum à 3 fentes – 500 mm – 1 x Ø200 mm
- Pack grille + plénum à 2 fentes – 1000 mm – 2 x Ø160 mm
- Pack grille + plénum à 3 fentes – 1000 mm – 2 x Ø200 mm
Performances aérauliques
| Dimensions grille (L x H mm) |
Débit à 20 dB(A) |
Débit à 30 dB(A) |
Dimensions plénum (L x H x P mm) |
Piquage(s) |
Ø Piquage(s) |
| 500 x 100 |
90 m³/h |
125 m³/h |
500 x 100 x 200 |
1 |
Ø160 mm |
| 500 x 150 |
140 m³/h |
165 m³/h |
500 x 140 x 200 |
1 |
Ø200 mm |
| 1000 x 100 |
190 m³/h |
250 m³/h |
1015 x 100 x 200 |
2 |
Ø160 mm |
| 1000 x 150 |
250 m³/h |
350 m³/h |
1015 x 140 x 200 |
2 |
Ø200 mm |
Le diffuseur GRAF est la solution idéale pour combiner esthétisme, modularité et efficacité aéraulique dans des projets neufs ou en rénovation.
