Climatiseur cassette 8 voies round flow Active-Series Daikin

Si vous recherchez une solution de chauffage ou de climatisation fiable et performante, Daikin est une marque sur laquelle vous pouvez compter. Présente partout dans le monde, Daikin s'appuie sur près de 100 ans d'expérience pour vous offrir un confort optimal chez vous, quelle que soit la saison.

Daikin est reconnue pour ses innovations qui vous simplifient la vie et vous permettent de faire des économies. L'entreprise investit beaucoup pour développer des appareils toujours plus efficaces sur le plan énergétique, ce qui se traduit directement par une réduction de vos factures d'électricité. De plus, Daikin est engagée pour l'environnement, en utilisant notamment des technologies et des fluides moins polluants.

En choisissant Daikin, vous optez pour une marque plébiscitée pour sa qualité. En France, Daikin est même élue "Marque Préférée des Français" dans la catégorie des pompes à chaleur, un gage de confiance qui témoigne de la satisfaction de nombreux utilisateurs.

Faire confiance à Daikin, c'est choisir la tranquillité d'esprit avec des équipements conçus pour durer, respectueux de votre budget et de la planète. C'est l'assurance d'un confort parfait, adapté à vos besoins.

Le système cassette Daikin FCAG-B + AZAS-MV/MY ou ARXM-A de la gamme Active Series est une solution de climatisation et chauffage réversible à 8 voies de soufflage destinée exclusivement aux applications en paires résidentielles. Il offre une efficacité élevée avec des étiquettes énergétiques jusqu'à A++ en rafraîchissement et A+ en chauffage grâce à son compresseur haute performance.

Grâce à ses dimensions de 840 × 840 mm et à sa hauteur d'installation faible de seulement 204 à 246 mm, cette cassette s'intègre parfaitement dans les faux plafonds. Sa très grande compacité et sa facilité d'installation en font une solution particulièrement adaptée aux environnements résidentiels et aux petits espaces commerciaux.

Le système utilise le fluide frigorigène R-32 avec la technologie Bluevolution, réduisant de 68 % son impact environnemental par rapport au R-410A, tout en améliorant l'efficacité énergétique et en nécessitant jusqu'à 16 % moins de fluide. Cette technologie permet également une charge de réfrigérant plus faible.

La diffusion d'air à 360° grâce à ses 8 voies de soufflage Round Flow garantit une répartition optimale de l'air. Les volets plus grands et le schéma d'orientation exclusif rendent la distribution de l'air plus homogène, avec 5 vitesses de ventilation pour un confort maximal.

Grâce à la technologie Active Series, cette cassette fonctionne efficacement en mode chauffage jusqu'à -15°C et en mode rafraîchissement jusqu'à -5°C. Une pompe à condensat intégrée avec une hauteur de refoulement de 675 mm augmente la flexibilité d'installation, et la longueur de tuyauterie peut atteindre 30 mètres, parfaitement adaptée aux installations résidentielles.

Chaque appareil est composé :

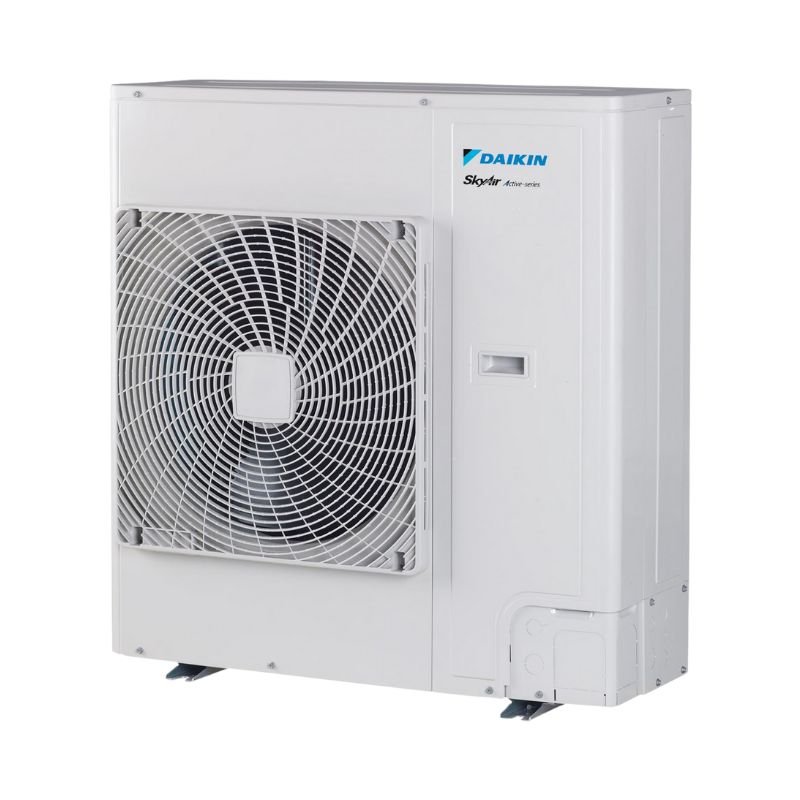

• 1x unité extérieure monosplit ACTIVE SERIES Daikin

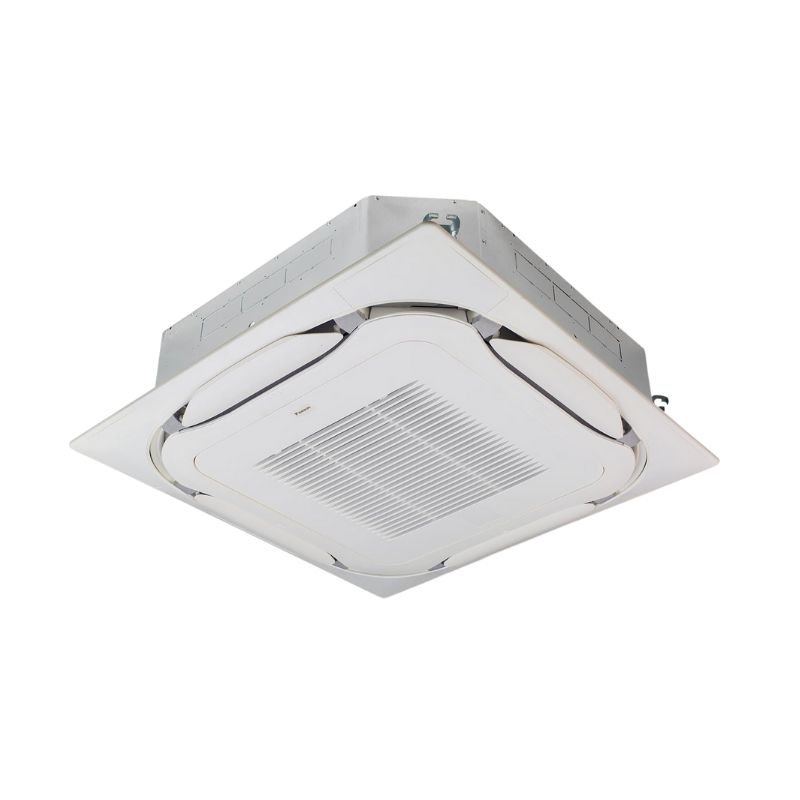

• 1x unité unité intérieure cassette 8 voies roundflow 900x900 mm

Accessoires fabricants supplémentaires en option :

• Télécommande filaire : BRC1H52W/S/K
• Télécommande infrarouge : BRC7FA532F (avec façade BYCQ140EW uniquement)
• Carte pilotage à distance : BRP069C82
• Façades : BYCQ140E - BYCQ140EW - BYCQ140EB - BYCQ140EGF - BYCQ140EGFB -BYCQ140EP - BYCQ140EPB

Les fournitures d'installation ne sont pas incluses dans l'offre : Exemple Support d'unité extérieure, Cuivre, pompe de relevage etc..

Les prestations de main d'œuvre ne sont pas incluses dans l'offre :

• Mise en place
• Mise en service
• Installation
• Diagnostic de panne
• Dépannage
• Contrat d'entretien
• Tout autre type de prestation de main d'œuvre non précisé

• Technologie Inverter : Les compresseurs ajustent en permanence leur vitesse en fonction de la demande, réduisant la consommation énergétique jusqu'à 30 % et assurant une température stable.
• Fonctionnement garanti en mode chauffage jusqu'à -15°C et en mode rafraîchissement jusqu'à -5°C, grâce à la technologie Active Series.
• Diffusion d'air à 360° : refoulement de l'air à 360° grâce aux 8 voies de soufflage Round Flow assurant une diffusion uniforme du flux d'air et de la température.
• Installation ultra-compacte : hauteur d'installation la plus faible du marché de 214 mm pour un encombrement minimal dans le faux plafond.
• Très grande compacité et facilité d'installation : conception optimisée pour les applications résidentielles et les petits espaces commerciaux.
• Applications en paires exclusivement : solution spécialement conçue pour les installations mono-split résidentielles.
• Pompe à condensats intégrée avec relevage jusqu'à 675 mm, facilitant l'évacuation des condensats et augmentant la flexibilité d'installation.
• Longueur de tuyauterie jusqu'à 30 mètres : parfaitement adaptée aux contraintes des installations résidentielles.
• Commande individuelle des volets : flexibilité pour une adaptation à toute configuration de pièce sans modification du lieu d'installation de l'unité. Les volets plus grands améliorent la distribution de l'air.
• 5 vitesses de ventilation : 5 vitesses de ventilation disponibles pour un confort maximal selon les besoins de chaque situation.
• Capteurs intelligents optionnels (capteur de présence et capteur de sol) : le capteur de présence dirige l'air à l'écart de toute personne détectée et le capteur de sol détecte la température moyenne pour assurer une distribution uniforme.
• Mode absence : maintien de la température intérieure au niveau de confort programmé en l'absence des occupants, ce qui permet des économies d'énergie.
• Panneau autonettoyant (optionnel) : option de panneau autonettoyant du filtre résultant en une efficacité supérieure, un plus grand confort et des coûts de maintenance réduits.
• Remplacement facilité : remplacement de systèmes existants par la technologie R-32 sans nécessité de changer la tuyauterie.
• Compatibilité fluides : les unités intérieures peuvent être combinées avec des unités extérieures au R-32 et au R-410A, simplifiant la gestion des stocks.
• Efficacité énergétique optimale : étiquettes énergétiques jusqu'à A++ en rafraîchissement et A+ en chauffage grâce au compresseur offrant de bien meilleurs niveaux d'efficacité.
• Sélection automatique du mode : sélection automatique du mode de fonctionnement (chauffage ou climatisation) pour atteindre la température de consigne.
• Prévention des courants d'air : lors du démarrage en mode chauffage, le réglage du débit d'air s'effectue automatiquement à l'horizontale et la ventilation en vitesse réduite.
• Solution idéale pour environnements résidentiels : parfaitement adaptée aux maisons individuelles, appartements et petits locaux commerciaux.

Références des unités intérieures :

• FCAG71B
• FCAG100B
• FCAG125B
• FCAG140B

Références des unités extérieures :

• ARXM71A

• AZAS100MV
• AZAS100MY

• AZAS125MV
• AZAS125MY

• AZAS140MV
• AZAS140MY

La gamme cassette 8 voies 900x900 mm ACTIVE SERIES monosplit se décline en 4 puissances :

• 71 : FCAG71B + ARXM71A
• 100 : FCA5100B + AZAS100M V/Y
• 125 : FCAG125B + AZAS125M V/Y
• 140 : FCAG140B + AZAS140M V/Y

Puissances en kW nominales

FCAG71B + ARXM71A

• Puissance froid : 6.80 kw
• Puissance chauffage +7°C extérieur : 7.50 kw
• Puissance chauffage -5°C extérieur : 4.64 kw
• Puissance chauffage -10°C extérieur : 4.80 kw

FCAG100B + AZAS100MV/Y

• Puissance froid : 9.50 kw
• Puissance chauffage +7°C extérieur : 10.80 kw
• Puissance chauffage -5°C extérieur : 10.00 kw
• Puissance chauffage -10°C extérieur : 9.43 kw

FCAG125B + AZAS125MV/Y

• Puissance froid : 12.10 kw
• Puissance chauffage +7°C extérieur : 13.50 kw
• Puissance chauffage -5°C extérieur : 12.50 kw
• Puissance chauffage -10°C extérieur : 11.80 kw

FCAG140B + AZAS140MV/Y

• Puissance froid : 13.40 kw
• Puissance chauffage +7°C extérieur : 15.50 kw
• Puissance chauffage -5°C extérieur : 13.50 kw
• Puissance chauffage -10°C extérieur : 12.80 kw

Plages de fonctionnement en mode froid :

• ARXM71A + FCAG71B : -10°C / +46°C
• AZAS100M V/Y + FCAG100B : -10°C / +46°C
• AZAS125M V/Y + FCAG125B : -10°C / +46°C
• AZAS140M V/Y + FCAG140B : -10°C / +46°C

Plages de fonctionnement en mode chauffage :

• ARXM71A + FCAG71B : -15°C / +18°C
• AZAS100M V/Y + FCAG100B : -15°C / +15.5°C
• AZAS125M V/Y + FCAG125B : -15°C / +15.5°C
• AZAS140M V/Y + FCAG140B : -15°C / +15.5°C

SEER - Indicateur climatisation

• ARXM71A + FCAG71B : SEER 5.87 A++
• AZAS100M V/Y + FCAG100B : SEER 6.12 A++
• AZAS125M V/Y + FCAG125B : SEER 5.62
• AZAS140M V/Y + FCAG140B : SEER 6.20

SCOP - Indicateur chauffage

• ARXM71A + FCAG71B : SCOP 4.00 A+
• AZAS100M V/Y + FCAG100B : SCOP 3.85 A
• AZAS125M V/Y + FCAG125B : SCOP 3.80
• AZAS140M V/Y + FCAG140B : SCOP 4.31

Dimensions des unités intérieures (hors façade) :

• FCAG71B - (HxLxP) - (mm) : 204 x 840 x 840
• FCAG100B - (HxLxP) - (mm) : 246 x 840 x 840
• FCAG125B - (HxLxP) - (mm) : 246 x 840 x 840
• FCAG140B - (HxLxP) - (mm) : 246 x 840 x 840

Dimensions des façades :

• BYCQ140E - (HxLxP) - (mm) : 65 x 950 x 950 mm
• BYCQ140EW - (HxLxP) - (mm) : 65 x 950 x 950 mm
• BYCQ140EB - (HxLxP) - (mm) : 65 x 950 x 950 mm
• BYCQ140EGF - (HxLxP) - (mm) : 148 x 950 x 950 mm
• BYCQ140EGFB - (HxLxP) - (mm) : 148 x 950 x 950 mm
• BYCQ140EP - (HxLxP) - (mm) : 106 x 950 x 950 mm
• BYCQ140EPB - (HxLxP) - (mm) : 106 x 950 x 950 mm

Dimensions des unités extérieures :

• ARXM71A - (HxLxP) - (mm) : 734 x 954 x 375
• AZAS100M V/Y- (HxLxP) - (mm) : 990  x 940 x 350
• AZAS125M V/Y - (HxLxP) - (mm) : 990  x 940 x 350
• AZAS140M V/Y - (HxLxP) - (mm) : 990  x 940 x 350

HxLxP : H = Hauteur | L = Largeur | P = Profondeur

Poids des unités intérieures :

• FCAG71B - kg : 21.00 | Façade : +5.5 kg
• FCAG100B - kg : 24.00 | Façade : +5.5 kg
• FCAG125B - kg : 24.00 | Façade : +5.5 kg
• FCAG140B - kg : 24.00 | Façade : +5.5 kg

Poids des unités extérieures :

• ARXM71A - kg : 49.0
• AZAS100M V/Y - kg : 70.0
• AZAS125M V/Y - kg : 70.0
• AZAS140M V/Y - kg : 78.0 / 77.0

Pression sonore en mode froid /chaud, nominale de l'unité extérieure :

• ARXM71A - db(A) : 52 / 52
• AZAS100M V/Y - db(A) : 53 / 57
• AZAS125M V/Y - db(A) : 53 / 57
• AZAS140M V/Y - db(A) : 54 / 57

Pression sonore en mode froid, petite / moyenne / grande vitesse de l'unité intérieure :

• FCAG71B  - db(A) : 28 / 31 / 35
• FCAG100B  - db(A) : 29 / 33 / 37
• FCAG125B  - db(A) : 29 / 35 / 41
• FCAG140B  - db(A) : 29 / 35 / 41

Diamètre de condensats :

• FCAG71B : 32 mm
• FCAG100B : 32 mm
• FCAG125B : 32 mm
• FCAG140B : 32 mm

Pompe de relevage :

• FCAG71B : Incluse de série
• FCAG100B : Incluse de série
• FCAG125B : Incluse de série
• FCAG140B : Incluse de série

Diamètre frigorifique :

• FCAG71B + ARXM71A - en pouces : 3/8 - 5/8
• FCAG100B + AZAS100MV/Y - en pouces : 3/8 - 5/8
• FCAG125B + AZAS125MV/Y - en pouces : 3/8 - 5/8
• FCAG140B + AZAS140MV/Y - en pouces : 3/8 - 5/8

Dénivelé maximum :

• FCAG71B + ARXM71A - en mètres : 30
• FCAG100B + AZAS100MV/Y - en mètres : 30
• FCAG125B + AZAS125MV/Y - en mètres : 30
• FCAG140B + AZAS140MV/Y - en mètres : 30

Réseau frigorifique préchargé d'usine pour :

• FCAG71B + ARXM71A - en mètres : 10
• FCAG100B + AZAS100MV/Y - en mètres : 30
• FCAG125B + AZAS125MV/Y - en mètres : 30
• FCAG140B + AZAS140MV/Y - en mètres : 30

Distance maximum :

• FCAG71B + ARXM71A - en mètres : 30
• FCAG100B + AZAS100MV/Y - en mètres : 30
• FCAG125B + AZAS125MV/Y - en mètres : 30
• FCAG140B + AZAS140MV/Y - en mètres : 30

Tension :

• FCAG71B + ARXM71A : 1~ / 50 / 220-240
• FCAG100B + AZAS100MV : 1~ / 50 / 220-240
• FCAG100B + AZAS100MY : 3~ / 50 / 380-415
• FCAG125B + AZAS125MV : 1~ / 50 / 220-240
• FCAG125B + AZAS125MY : 3~ / 50 / 380-415
• FCAG140B + AZAS140MV : 1~ / 50 / 220-240
• FCAG140B + AZAS140MY : 3~ / 50 / 380-415

 Protection électrique :

• FCAG71B + ARXM71A - A : 16
• FCAG100B + AZAS100MV - A : 25
• FCAG100B + AZAS100MY - A : 16
• FCAG125B + AZAS125MV - A : 32
• FCAG125B + AZAS125MY - A : 16
• FCAG140B + AZAS140MV - A : 32
• FCAG140B + AZAS140MY - A : 16
