Climatiseur cassette 8 voies round flow Alpha-Series N Daikin

Si vous recherchez une solution de chauffage ou de climatisation fiable et performante, Daikin est une marque sur laquelle vous pouvez compter. Présente partout dans le monde, Daikin s'appuie sur près de 100 ans d'expérience pour vous offrir un confort optimal chez vous, quelle que soit la saison.

Daikin est reconnue pour ses innovations qui vous simplifient la vie et vous permettent de faire des économies. L'entreprise investit beaucoup pour développer des appareils toujours plus efficaces sur le plan énergétique, ce qui se traduit directement par une réduction de vos factures d'électricité. De plus, Daikin est engagée pour l'environnement, en utilisant notamment des technologies et des fluides moins polluants.

En choisissant Daikin, vous optez pour une marque plébiscitée pour sa qualité. En France, Daikin est même élue "Marque Préférée des Français" dans la catégorie des pompes à chaleur, un gage de confiance qui témoigne de la satisfaction de nombreux utilisateurs.

Faire confiance à Daikin, c'est choisir la tranquillité d'esprit avec des équipements conçus pour durer, respectueux de votre budget et de la planète. C'est l'assurance d'un confort parfait, adapté à vos besoins.

Le système cassette Daikin FCAG-B + RZAG-NV1/NY1 de la gamme Alpha Séries N est une solution de climatisation et chauffage réversible à 8 voies de soufflage destinée aux applications commerciales et locaux techniques avec ventilateurs simples à faible hauteur. Il offre des étiquettes énergétiques jusqu'à A++ en modes rafraîchissement et chauffage grâce à son compresseur haute performance.

Grâce à ses dimensions de 840 × 840 mm et à sa hauteur d'installation faible de seulement 204 à 246  mm, cette cassette s'intègre parfaitement dans les faux plafonds. Ses dimensions compactes permettent une installation particulièrement discrète dans tous types d'environnements.

Le système utilise le fluide frigorigène R-32 avec la technologie Bluevolution, réduisant de 68 % son impact environnemental par rapport au R-410A, tout en améliorant l'efficacité énergétique et en nécessitant jusqu'à 16 % moins de fluide. Cette technologie permet également une charge de réfrigérant plus faible.

L'équilibre efficacité/confort parfait est assuré grâce à la technologie VRT (température de réfrigérant variable) qui offre une efficacité saisonnière optimale pendant la plus grande partie de l'année et une rapidité de réaction lors des jours les plus chauds. La diffusion d'air à 360° grâce à ses 8 voies de soufflage Round Flow garantit une répartition optimale de l'air.

Grâce à la technologie Alpha Séries N, cette cassette fonctionne efficacement en mode chauffage et rafraîchissement jusqu'à une température extérieure de -20 °C. Une pompe à condensat intégrée avec une hauteur de refoulement de 675 mm augmente la flexibilité d'installation, et la longueur maximale de tuyauterie peut atteindre jusqu'à 85 mètres, offrant une flexibilité d'installation exceptionnelle.

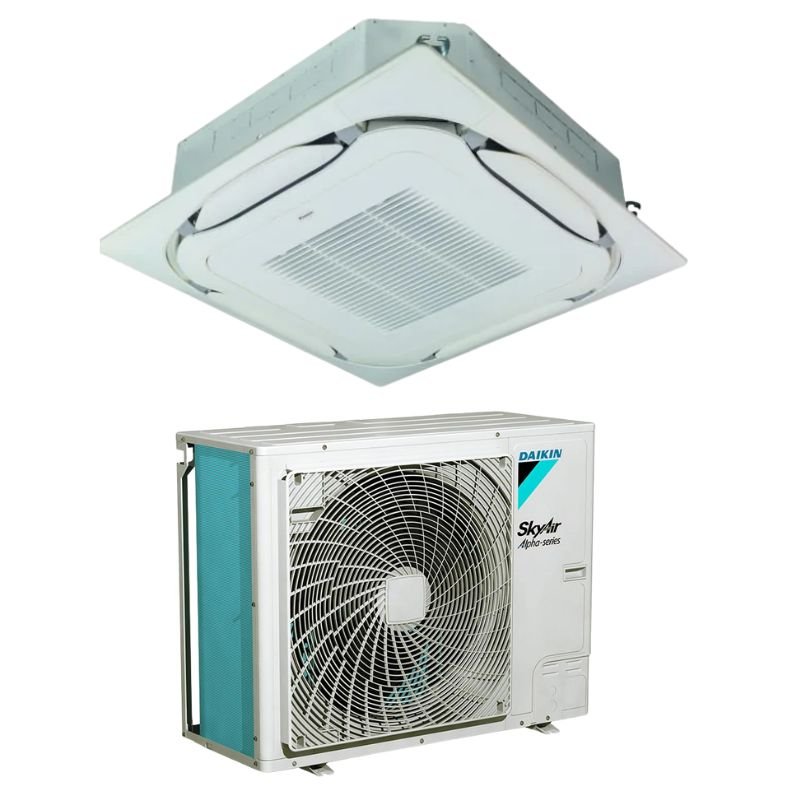

Chaque appareil est composé :

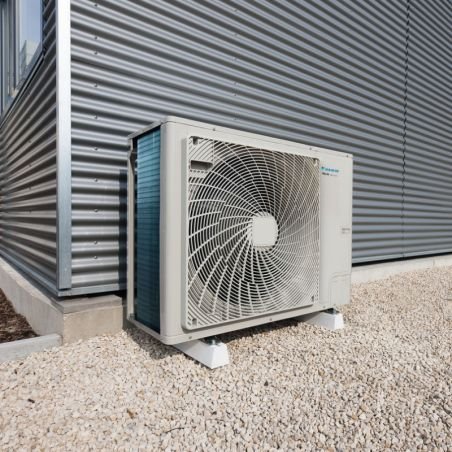

• 1x unité extérieure monosplit ALPHA SERIES Daikin
• 1x unité unité intérieure cassette 8 voies roundflow 900x900 mm

Accessoires fabricants supplémentaires en option :

• Télécommande filaire : BRC1H52W/S/K
• Télécommande infrarouge : BRC7FA532F (avec façade BYCQ140EW uniquement)
• Carte pilotage à distance : BRP069C82
• Façades : BYCQ140E - BYCQ140EW - BYCQ140EB - BYCQ140EGF - BYCQ140EGFB -BYCQ140EP - BYCQ140EPB

Les fournitures d'installation ne sont pas incluses dans l'offre : Exemple Support d'unité extérieure, Cuivre, pompe de relevage etc..

Les prestations de main d'œuvre ne sont pas incluses dans l'offre :

• Mise en place
• Mise en service
• Installation
• Diagnostic de panne
• Dépannage
• Contrat d'entretien
• Tout autre type de prestation de main d'œuvre non précisé

• Technologie Inverter : Les compresseurs ajustent en permanence leur vitesse en fonction de la demande, réduisant la consommation énergétique jusqu'à 30 % et assurant une température stable.
• Technologie VRT (température de réfrigérant variable) : équilibre efficacité/confort parfait avec efficacité saisonnière optimale pendant la plus grande partie de l'année et rapidité de réaction les jours les plus chauds.
• Fonctionnement garanti jusqu'à -20 °C en modes chauffage et rafraîchissement, grâce à la technologie Alpha Séries N.
• Diffusion d'air à 360° : refoulement de l'air à 360° grâce aux 8 voies de soufflage Round Flow assurant une diffusion uniforme du flux d'air et de la température.
• Installation ultra-compacte : hauteur d'installation la plus faible du marché de 204 à 246 mm pour un encombrement minimal dans le faux plafond.
• Pompe à condensats intégrée avec relevage jusqu'à 675 mm, facilitant l'évacuation des condensats et augmentant la flexibilité d'installation.
• Longueur maximale de tuyauterie jusqu'à 85 mètres, offrant une flexibilité d'installation exceptionnelle pour les grandes installations.
• Commande individuelle des volets : flexibilité pour une adaptation à toute configuration de pièce sans modification du lieu d'installation de l'unité. Les volets plus grands améliorent la distribution de l'air.
• 5 vitesses de ventilation : 5 vitesses de ventilation disponibles pour un confort maximal selon les besoins de chaque situation.
• Capteurs intelligents optionnels (capteur de présence et capteur de sol) : le capteur de présence dirige l'air à l'écart de toute personne détectée et le capteur de sol détecte la température moyenne pour assurer une distribution uniforme.
• Mode absence : maintien de la température intérieure au niveau de confort programmé en l'absence des occupants, ce qui permet des économies d'énergie.
• Panneau autonettoyant (optionnel) : option de panneau autonettoyant du filtre résultant en une efficacité supérieure, un plus grand confort et des coûts de maintenance réduits.
• Adaptation aux applications en froid technique : convient parfaitement aux applications à forte charge sensible et au refroidissement d'infrastructures.
• Remplacement facilité : remplacement de systèmes existants par la technologie R-32 sans nécessité de changer la tuyauterie.
• Gamme de ventilateurs simples à faible hauteur : optimisée pour les installations nécessitant un encombrement réduit.
• Carte électronique refroidie par réfrigérant : assure un refroidissement fiable car non influencé par la température extérieure.
• Grande facilité d'entretien : manipulation aisée grâce à une large zone d'accès, à l'afficheur à 7 segments et à la poignée supplémentaire.
• Efficacité énergétique optimale : étiquettes énergétiques jusqu'à A++ en modes rafraîchissement et chauffage grâce au compresseur offrant de bien meilleurs niveaux d'efficacité.
• Installation discrète : dimensions compactes permettant une installation particulièrement discrète dans tous types d'environnements.

Références des unités intérieures :

• FCAG71B
• FCAG100B
• FCAG125B
• FCAG140B

Références des unités extérieures :

• RZAG71NV1
• RZAG71NY1

• RZAG100NV1
• RZAG100NY1

• RZAG125NV1
• RZAG125NY1

• RZAG140NV1
• RZAG140NY1

La gamme cassette 8 voies 900x900 mm ALPHA SERIES N monosplit se décline en 4 puissances :

• 71 : FCAG71B + RZAG71N V/Y1
• 100 : FCA5100B + RZAG100N V/Y1
• 125 : FCAG125B + RZAG125N V/Y1
• 140 : FCAG140B + RZAG140N V/Y1

Puissances en kW nominales

FCAG71B + RZAG71NV/Y1

• Puissance froid : 6.80 kw
• Puissance chauffage +7°C extérieur : 7.50 kw
• Puissance chauffage -5°C extérieur : 7.53 kw
• Puissance chauffage -10°C extérieur : 7.07 kw

FCAG100B + RZAG100NV/Y1

• Puissance froid : 9.50 kw
• Puissance chauffage +7°C extérieur : 10.80 kw
• Puissance chauffage -5°C extérieur : 10.00 kw
• Puissance chauffage -10°C extérieur : 9.43 kw

FCAG125B + RZAG125NV/Y1

• Puissance froid : 12.10 kw
• Puissance chauffage +7°C extérieur : 13.50 kw
• Puissance chauffage -5°C extérieur : 12.90 kw
• Puissance chauffage -10°C extérieur : 12.00 kw

FCAG140B + RZAG140NV/Y1

• Puissance froid : 13.40 kw
• Puissance chauffage +7°C extérieur : 15.50 kw
• Puissance chauffage -5°C extérieur : 13.50 kw
• Puissance chauffage -10°C extérieur : 12.70 kw

Plages de fonctionnement en mode froid :

• RZAG71N V/Y1 + FCAG71B : -20°C / +52°C
• RZAG100N V/Y1 + FCAG100B : -20°C / +52°C
• RZAG125N V/Y1 + FCAG125B : -20°C / +52°C
• RZAG140N V/Y1 + FCAG140B : -20°C / +52°C

Plages de fonctionnement en mode chauffage :

• RZAG71N V/Y1 + FCAG71B : -20°C / +18°C
• RZAG100N V/Y1 + FCAG100B : -20°C / +18°C
• RZAG125N V/Y1 + FCAG125B : -20°C / +18°C
• RZAG140N V/Y1 + FCAG140B : -20°C / +18°C

SEER - Indicateur climatisation

• RZAG71N V/Y1 + FCAG71B : SEER 6.83 A++
• RZAG100N V/Y1 + FCAG100B : SEER 7.14 A++
• RZAG125N V/Y1 + FCAG125B : SEER 7.15
• RZAG140N V/Y1 + FCAG140B : SEER 6.80

SCOP - Indicateur chauffage

• RZAG71N V/Y1 + FCAG71B : SCOP 4.22 A+
• RZAG100N V/Y1 + FCAG100B : SCOP 4.53 A++
• RZAG125N V/Y1 + FCAG125B : SCOP 4.34
• RZAG140N V/Y1 + FCAG140B : SCOP 4.34

Dimensions des unités intérieures (hors façade) :

• FCAG71B - (HxLxP) - (mm) : 204 x 840 x 840
• FCAG100B - (HxLxP) - (mm) : 246 x 840 x 840
• FCAG125B - (HxLxP) - (mm) : 246 x 840 x 840
• FCAG140B - (HxLxP) - (mm) : 246 x 840 x 840

Dimensions des façades :

• BYCQ140E - (HxLxP) - (mm) : 65 x 950 x 950 mm
• BYCQ140EW - (HxLxP) - (mm) : 65 x 950 x 950 mm
• BYCQ140EB - (HxLxP) - (mm) : 65 x 950 x 950 mm
• BYCQ140EGF - (HxLxP) - (mm) : 148 x 950 x 950 mm
• BYCQ140EGFB - (HxLxP) - (mm) : 148 x 950 x 950 mm
• BYCQ140EP - (HxLxP) - (mm) : 106 x 950 x 950 mm
• BYCQ140EPB - (HxLxP) - (mm) : 106 x 950 x 950 mm

Dimensions des unités extérieures :

• RZAG71N V/Y1- (HxLxP) - (mm) :  870  x 1100 x 490
• RZAG100N V/Y1- (HxLxP) - (mm) :  870  x 1100 x 490
• RZAG125N V/Y1 - (HxLxP) - (mm) :  870  x  1100 x 490
• RZAG140N V/Y1 - (HxLxP) - (mm) :  870  x 1100 x 490

HxLxP : H = Hauteur | L = Largeur | P = Profondeur

Poids des unités intérieures :

• FCAG71B - kg : 21.00 | Façade : +5.5 kg
• FCAG100B - kg : 24.00 | Façade : +5.5 kg
• FCAG125B - kg : 24.00 | Façade : +5.5 kg
• FCAG140B - kg : 24.00 | Façade : +5.5 kg

Poids des unités extérieures :

• RZAG71N V/Y1 - kg : 81.0
• RZAG100N V/Y1 - kg : 85.0
• RZAG125N V/Y1 - kg : 95.0
• RZAG140N V/Y1 - kg : 95.0

Pression sonore en mode froid /chaud, nominale de l'unité extérieure :

• RZAG71N V/Y1 - db(A) : 46 / 48
• RZAG100N V/Y1 - db(A) : 47 / 50
• RZAG125N V/Y1 - db(A) : 49 / 52
• RZAG140N V/Y1 - db(A) : 50 / 52

Pression sonore en mode froid, petite / moyenne / grande vitesse de l'unité intérieure :

• FCAG71B  - db(A) : 28 / 31 / 35
• FCAG100B  - db(A) : 29 / 33 / 37
• FCAG125B  - db(A) : 29 / 35 / 41
• FCAG140B  - db(A) : 29 / 35 / 41

Diamètre de condensats :

• FCAG71B : 32 mm
• FCAG100B : 32 mm
• FCAG125B : 32 mm
• FCAG140B : 32 mm

Pompe de relevage :

• FCAG71B : Incluse de série
• FCAG100B : Incluse de série
• FCAG125B : Incluse de série
• FCAG140B : Incluse de série

Diamètre frigorifique :

• FCAG71B + RZAG71NV/Y1 - en pouces : 3/8 - 5/8
• FCAG100B + RZAG100NV/Y1 - en pouces : 3/8 - 5/8
• FCAG125B + RZAG125NV/Y1 - en pouces : 3/8 - 5/8
• FCAG140B + RZAG140NV/Y1 - en pouces : 3/8 - 5/8

Dénivelé maximum :

• FCAG71B + RZAG71NV/Y1 - en mètres : 30
• FCAG100B + RZAG100NV/Y1 - en mètres : 30
• FCAG125B + RZAG125NV/Y1 - en mètres : 30
• FCAG140B + RZAG140NV/Y1 - en mètres : 30

Réseau frigorifique préchargé d'usine pour :

• FCAG71B + RZAG71NV/Y1 - en mètres : 40
• FCAG100B + RZAG100NV/Y1 - en mètres : 40
• FCAG125B + RZAG125NV/Y1 - en mètres : 40
• FCAG140B + RZAG140NV/Y1 - en mètres : 40

Distance maximum :

• FCAG71B + RZAG71NV/Y1 - en mètres : 55
• FCAG100B + RZAG100NV/Y1 - en mètres : 85
• FCAG125B + RZAG125NV/Y1 - en mètres : 85
• FCAG140B + RZAG140NV/Y1 - en mètres : 85

Tension :

• FCAG71B + RZAG71NV1 : 1~ / 50 / 220-240
• FCAG71B + RZAG71NY1 : 3~ / 50 / 380-415
• FCAG100B + RZAG100NV1 : 1~ / 50 / 220-240
• FCAG100B + RZAG100NY1 : 3~ / 50 / 380-415
• FCAG125B + RZAG125NV1 : 1~ / 50 / 220-240
• FCAG125B + RZAG125NY1 : 3~ / 50 / 380-415
• FCAG140B + RZAG140NV1 : 1~ / 50 / 220-240
• FCAG140B + RZAG140NY1 : 3~ / 50 / 380-415

 Protection électrique :

• FCAG71B + RZAG71NV1 - A : 20
• FCAG71B + RZAG71NY1 - A : 16
• FCAG100B + RZAG100NV1 - A : 32
• FCAG100B + RZAG100NY1 - A : 16
• FCAG125B + RZAG125NV1 - A : 32
• FCAG125B + RZAG125NY1 - A : 16
• FCAG140B + RZAG140NV1 - A : 32
• FCAG140B + RZAG140NY1 - A : 16
